20373-R14T-06 14C Micro Coassiale Ultra Sottile

Il 20373-R14T-06 14C Micro Coassiale è un assemblaggio di cavi compatto e personalizzato

progettato con una struttura coassiale MCC a 14 conduttori. La configurazione del cavo

combina conduttori da 2 × 42 AWG e 12 × 36 AWG, con costruzione coassiale MCC da 50Ω

per applicazioni di trasmissione di segnale compatte.

Con una lunghezza finita del cavo di 150 ± 5 mm e un diametro complessivo del cavo di

2,10 ± 0,20 mm, questo assemblaggio di cavi micro coassiali ultra sottili è adatto per applicazioni

in cui il passaggio compatto del cavo e un piccolo profilo del cavo sono importanti.

Struttura dell'assemblaggio di cavi micro coassiali 20373-R14T-06

L'assemblaggio di cavi 20373-R14T-06 utilizza una configurazione coassiale MCC a 14 conduttori composta

da conduttori da 2 × 42 AWG e 12 × 36 AWG. I fili coassiali MCC da 42 AWG sono

specificati come fili coassiali da 50Ω, mentre i fili da 36 AWG sono utilizzati come conduttori discreti

all'interno dell'assemblaggio del cavo.

L'assemblaggio del cavo incorpora anche colla UV 8806 HF RP per il processo di terminazione del cavo specificato.

Specifiche del cavo 20373-R14T-06 14C

Specifiche

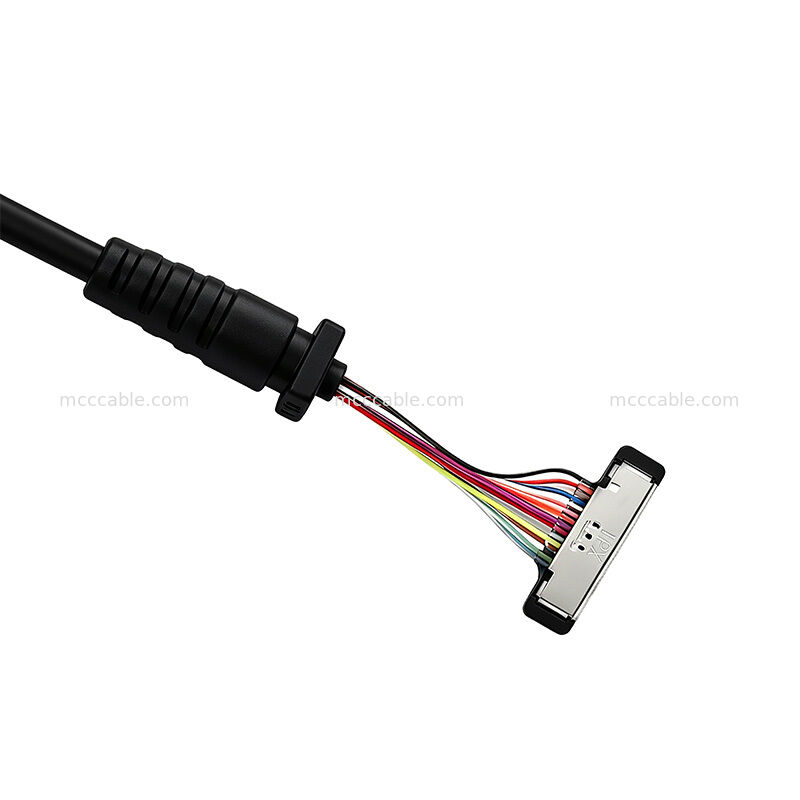

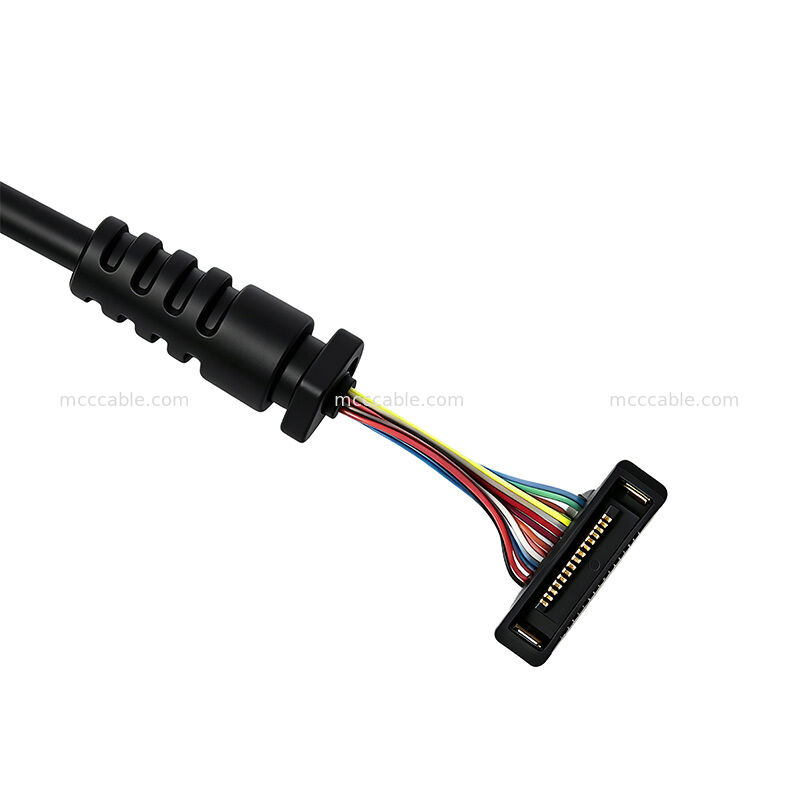

La configurazione del connettore specificata include un gruppo alloggiamento spina e un gruppo guscio spina.

I componenti del connettore identificati per P1 sono:

Gruppo alloggiamento spina: 20373-R14T-06

• Guscio spina-A: 2182-014-03

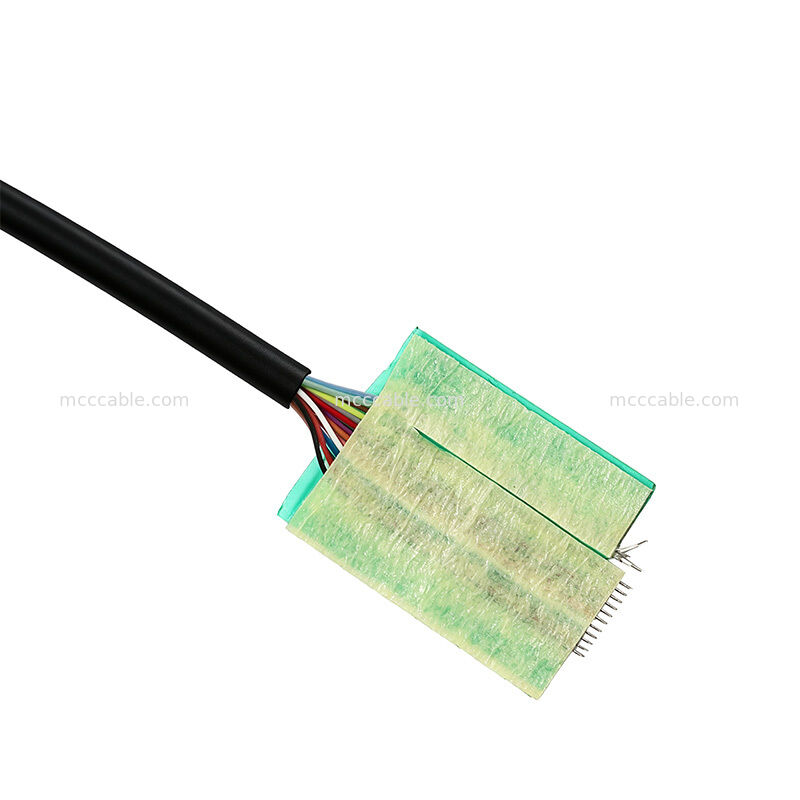

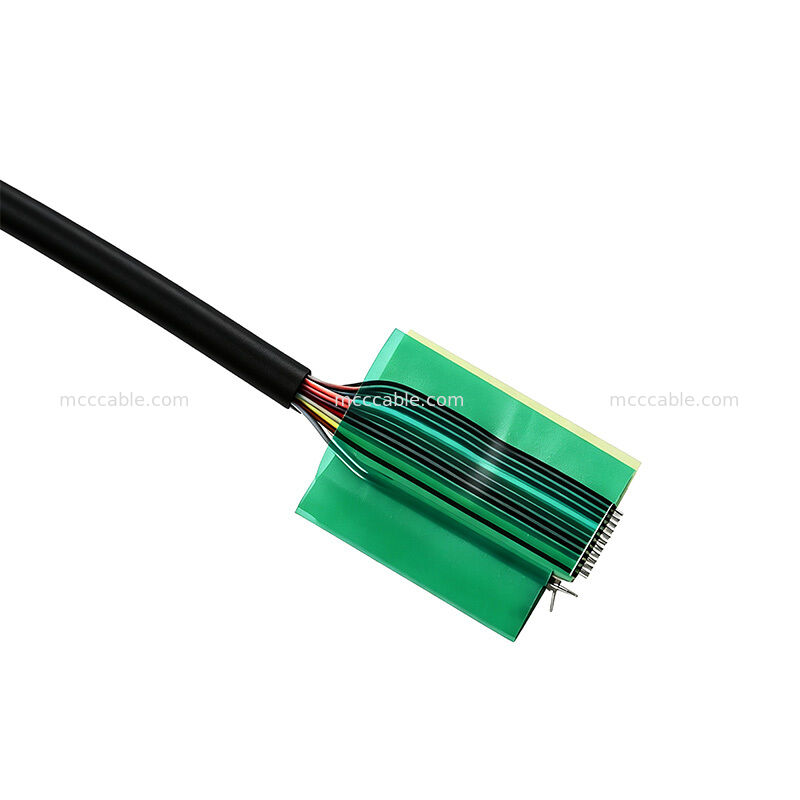

• Il processo di terminazione specificato richiede che gli schermi di ciascun filo coassiale siano terminati ai

gusci del connettore. La coda del connettore è inoltre specificata con una copertura di colla UV di 1-2 mm.

Prestazioni elettriche 20373-R14T-06

L'assemblaggio di cavi 20373-R14T-06 è specificato con una resistenza del conduttore massima di 3,0 Ω

e una resistenza di isolamento di 10 MΩ nelle condizioni di test specificate.

I requisiti di produzione includono anche test al 100% di circuito aperto, corto circuito e intermittente per verificare

la continuità elettrica e la qualità dell'assemblaggio.

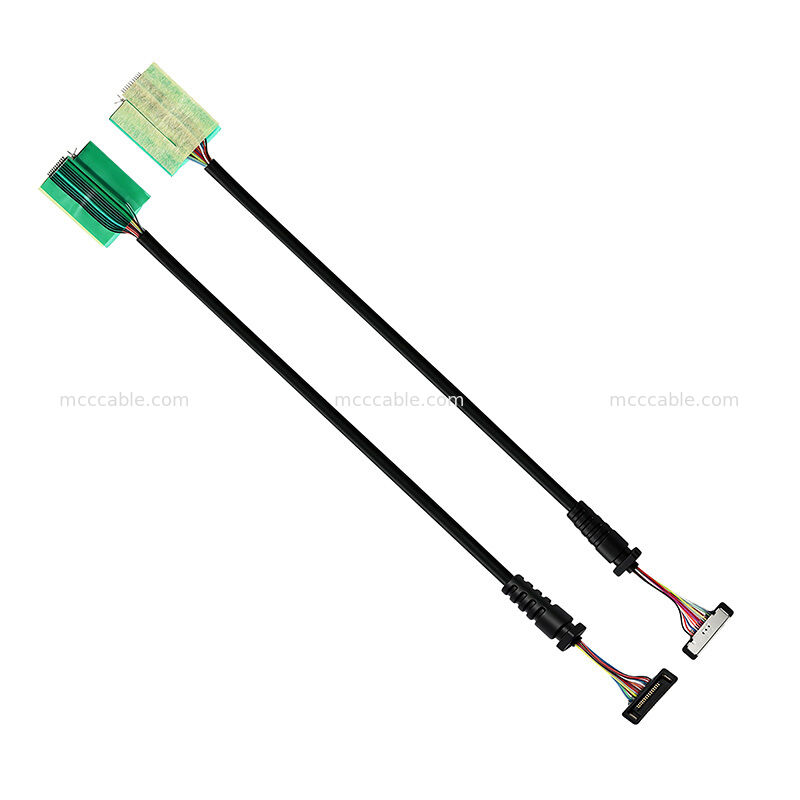

Dimensioni del cavo 20373-R14T-06

La configurazione standard ha una lunghezza del cavo di 150 ± 5 mm e un diametro complessivo del cavo

di 2,10 ± 0,20 mm.

La costruzione micro coassiale compatta a 14 conduttori aiuta a mantenere un piccolo profilo del cavo per applicazioni

che richiedono più conduttori di segnale all'interno di uno spazio di instradamento limitato.

Applicazioni di assemblaggio cavi personalizzati 20373-R14T-06

L'assemblaggio di cavi micro coassiali 20373-R14T-06 è adatto per apparecchiature elettroniche compatte

e applicazioni di trasmissione di segnale che richiedono una configurazione di cavi coassiali multi-conduttore.

La struttura a 14 conduttori, i fili coassiali MCC da 50Ω, il diametro nominale compatto del cavo di 2,10 mm e

la lunghezza personalizzata del cavo di 150 mm rendono questa configurazione adatta per l'instradamento di cavi con spazio limitato

e requisiti di interconnessione elettronica personalizzati.
