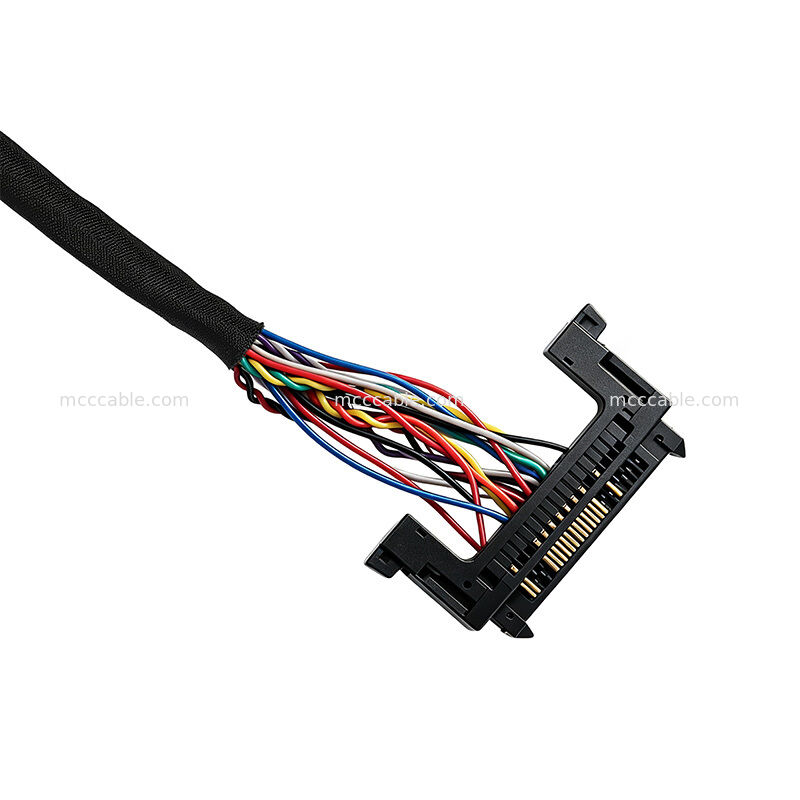

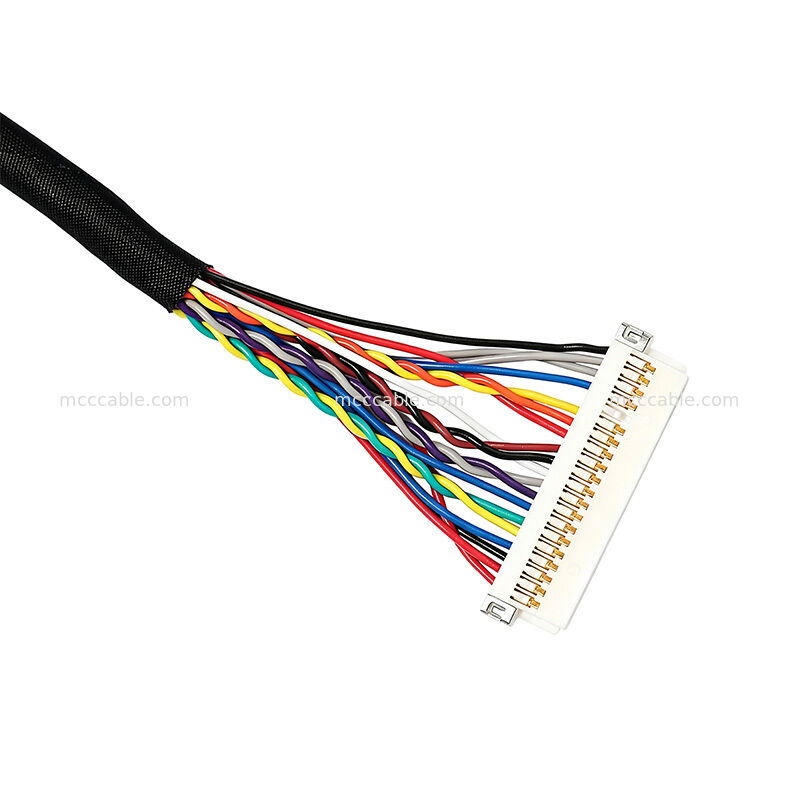

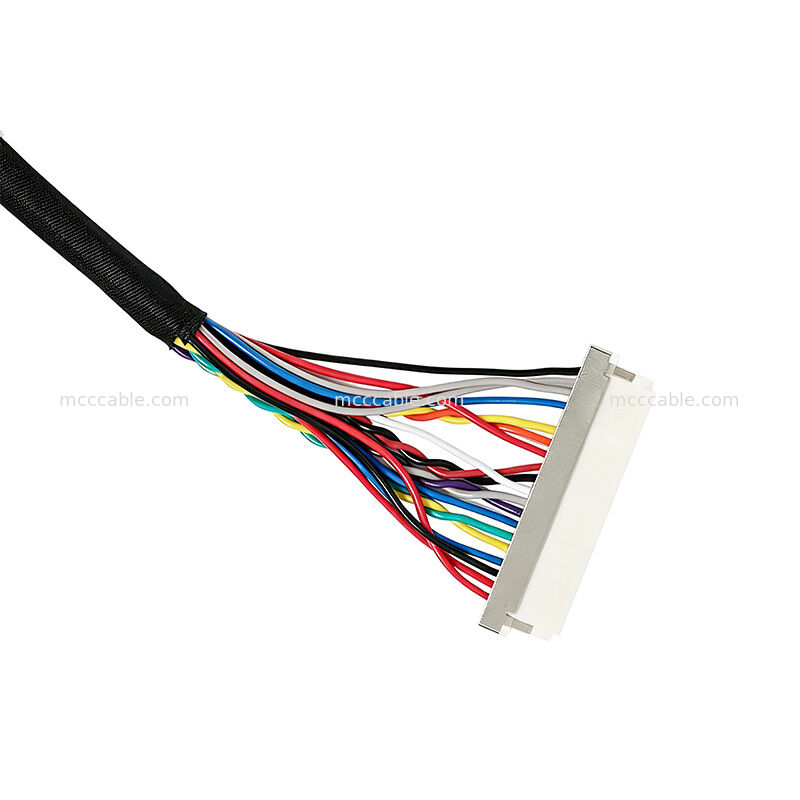

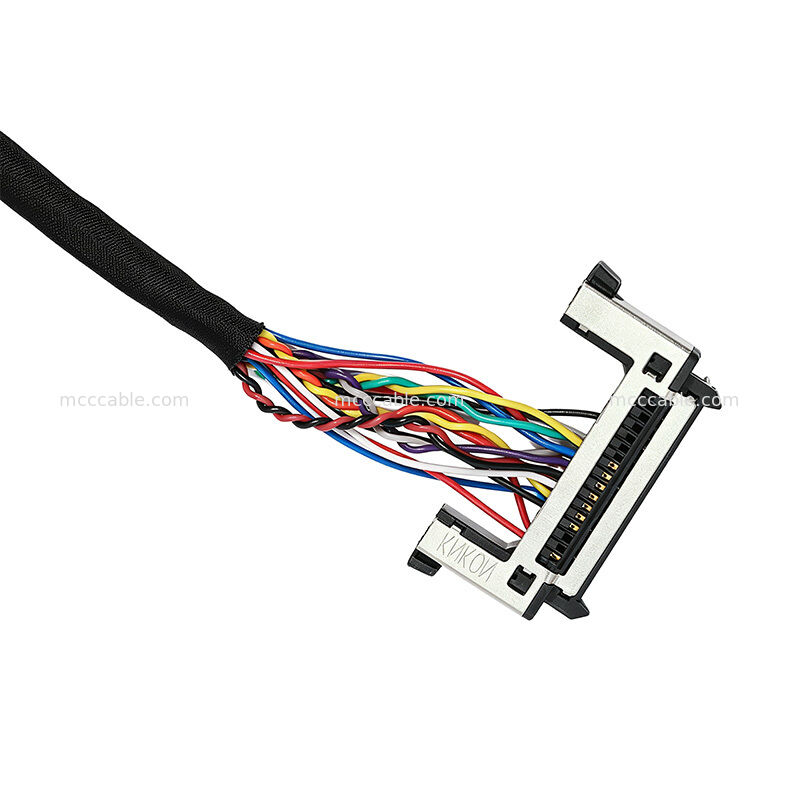

Assemblaggio di cavi LVDS 28AWG su misura con connettore a passo di 0,5 mm per sistemi di visualizzazione

Assemblaggio cavo LVDS personalizzato da 28 AWG

L'assemblaggio cavo LVDS personalizzato da 28 AWG è progettato per la trasmissione di segnali differenziali ad alta velocità tra componenti elettronici e sistemi correlati al display.

L'assemblaggio cavo utilizza filo UL1571 da 28 AWG e una configurazione di connettori a passo fine.

Sono integrate nell'assemblaggio cavo più coppie di segnali differenziali per supportare le connessioni di segnale LVDS.

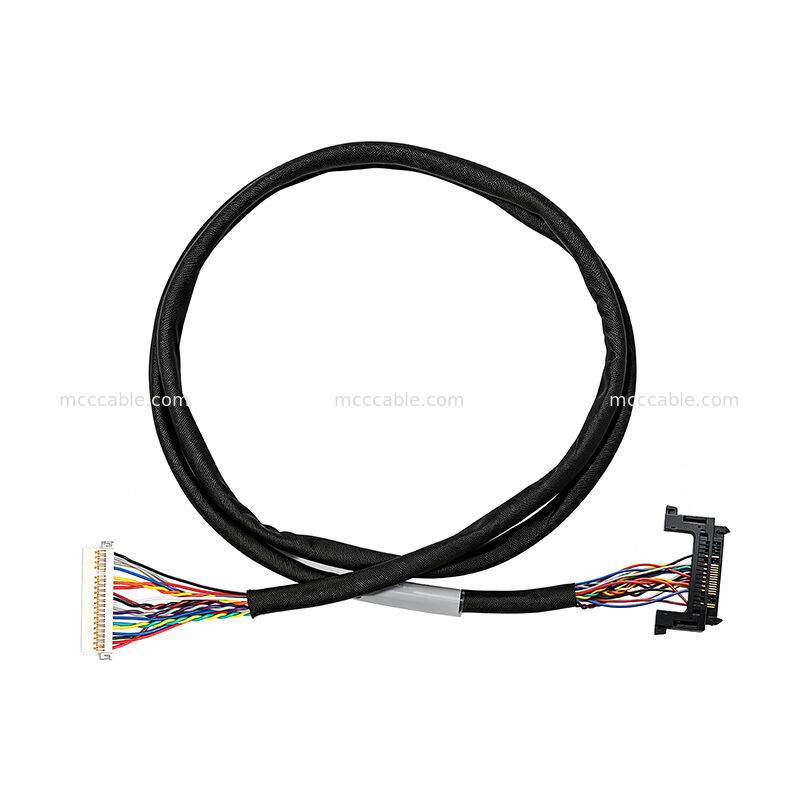

La lunghezza del cavo è di circa 610 mm (24 pollici), con la configurazione del connettore e del cablaggio prodotta secondo i requisiti specificati.

Specifiche dell'assemblaggio cavo LVDS da 28 AWG

Articolo

Specifiche

Tipo di prodotto

La struttura del connettore a passo fine è adatta per apparecchiature elettroniche compatte che richiedono una connessione LVDS multipin.

Configurazione cablaggio cavo LVDS personalizzato

L'assemblaggio cavo LVDS personalizzato incorpora più coppie di segnali differenziali per la comunicazione LVDS.

La configurazione del segnale specificata include:

TX0_N / TX0_P

TX1_N / TX1_P

TX2_N / TX2_P

TXCLK_N / TXCLK_P

VCC

GND

La configurazione del cablaggio include anche più connessioni di terra per supportare la struttura dell'interfaccia specificata.

Questa configurazione multiparitaria rende il cavo adatto per applicazioni che richiedono una trasmissione organizzata di segnali differenziali LVDS.

• Costruzione cavo LVDS UL1571 da 28 AWG
• Il cavo UL1571 da 28 AWG utilizza conduttori in rame stagnato con isolamento SRPVC.
• Le specifiche chiave del filo includono:
• Conduttore da 28 AWG
• Costruzione del conduttore 7/0,127 ± 0,009 mm
• Diametro di riferimento del conduttore di circa 0,38 mm

Diametro esterno del filo isolato 0,60 ± 0,05 mm

Spessore medio dell'isolamento 0,11 mm

Spessore minimo dell'isolamento 0,09 mm

Temperatura nominale 80°C

Tensione nominale 30V

Il cavo specificato ha anche una resistenza massima del conduttore di 239 Ω/km a 20°C.

Assemblaggio cavo LVDS personalizzato per sistemi di visualizzazione

• L'assemblaggio cavo LVDS personalizzato è adatto per sistemi elettronici che richiedono connessioni di segnale differenziale multipin compatte.
• La sua combinazione di cablaggio UL1571 da 28 AWG, costruzione di connettori a passo fine, coppie differenziali LVDS multiple e una lunghezza del cavo definita lo rende adatto per applicazioni in cui è necessaria una cablatura di segnale efficiente in termini di spazio.
• Le potenziali applicazioni includono:
• Sistemi di visualizzazione
• Apparecchiature elettroniche
• Connessioni interfaccia LVDS
• Connessioni segnale display interne
• Dispositivi elettronici compatti

Assemblaggi cavi segnale personalizzati

Test di qualità dell'assemblaggio cavo LVDS

L'assemblaggio cavo LVDS è soggetto a requisiti di ispezione elettrica definiti.

I requisiti di qualità specificati includono:

Test 100% di circuito aperto, corto circuito e intermittente

Resistenza massima del conduttore di 3 Ω

Resistenza di isolamento minima di 10 MΩ a 200V DC

Ispezione dimensionale delle caratteristiche specificate

• Conformità RoHS 3.0
• Questi requisiti di ispezione supportano prestazioni elettriche costanti e qualità di produzione per l'assemblaggio cavo finito.
