6.3mm Femminile Blade Terminal Power Wiring Harness con nucleo di ferrite UL3239

Connettore femmina a lama da 6,3 mm Cablaggio di alimentazione con
Nucleo in ferrite UL3239

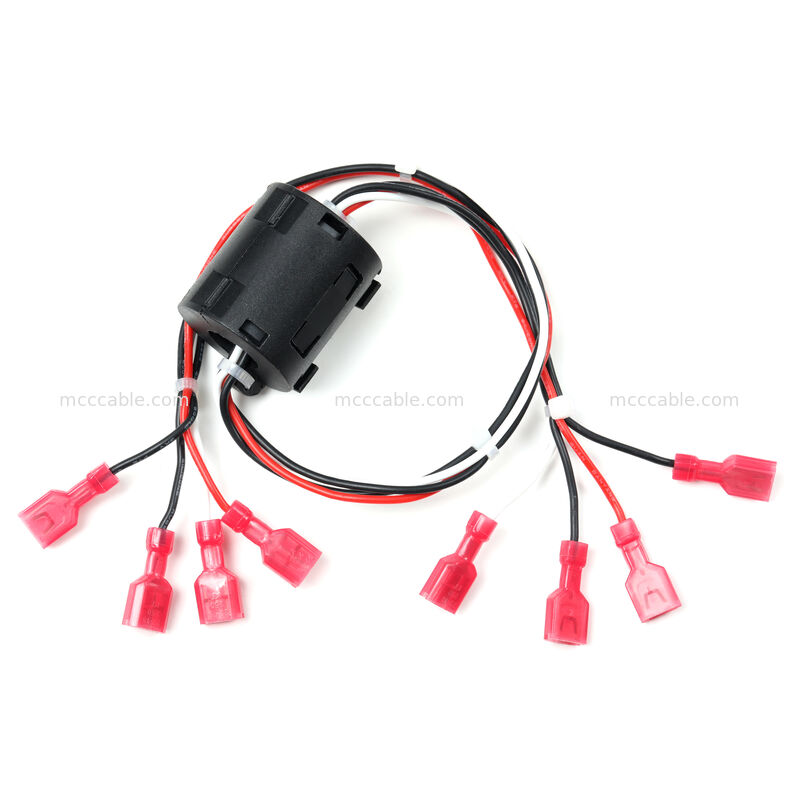

Panoramica del cablaggio di alimentazione:

Questo cablaggio di alimentazione è progettato per la distribuzione di alimentazione interna e la soppressione delle EMI
nelle apparecchiature elettroniche. Il cablaggio utilizza terminali a lama femmina completamente isolati da 6,3 × 0,8 mm
collegati a fili UL3239 da 22 AWG, fornendo connessioni elettriche stabili per i circuiti di alimentazione.

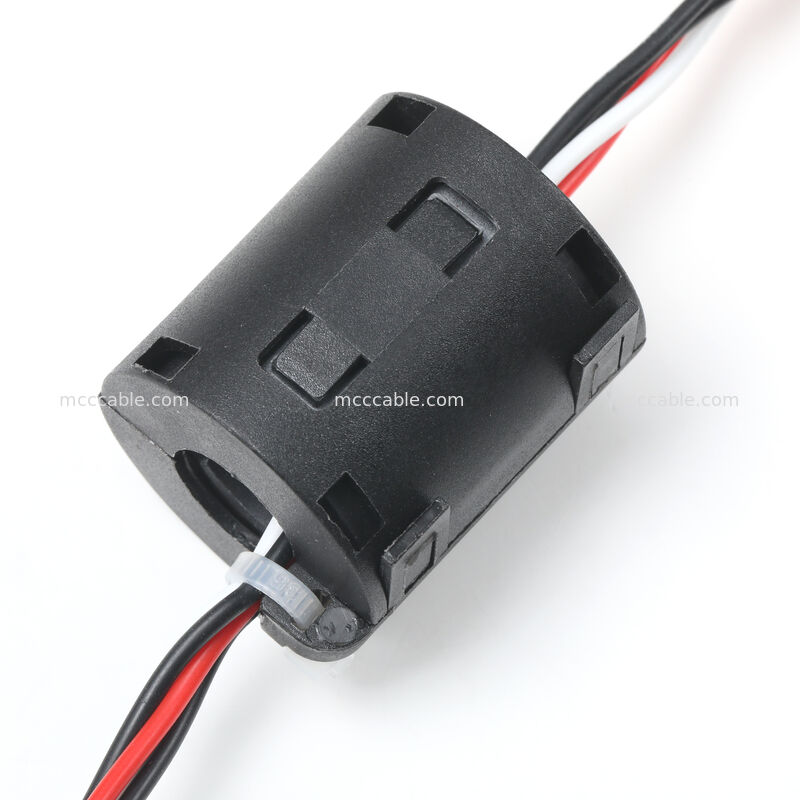

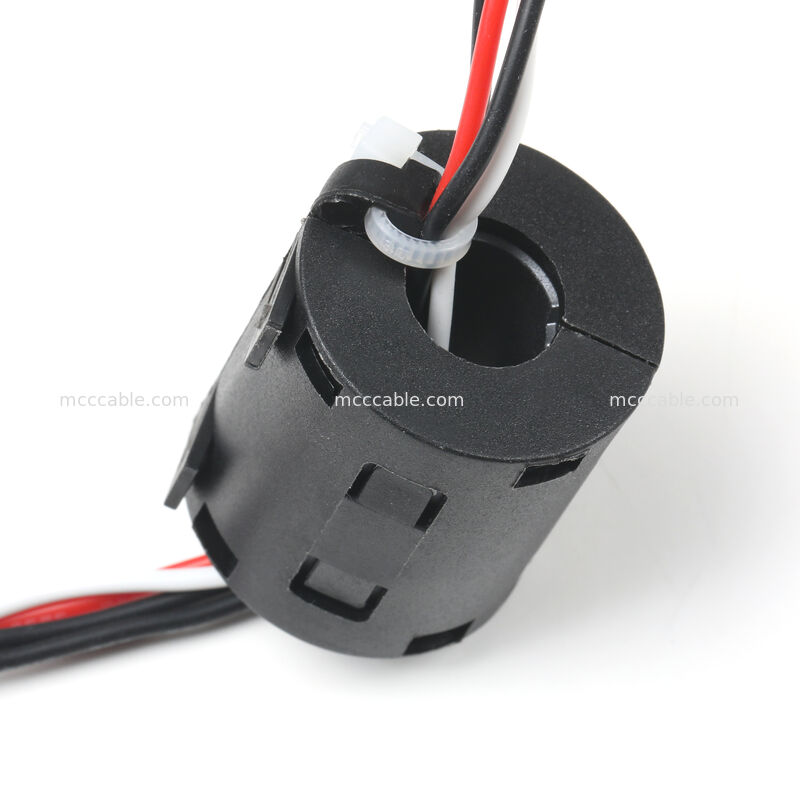

Un nucleo toroidale a scatto rotondo è integrato nel gruppo cavi per ridurre le interferenze elettromagnetiche
generate dalle linee di trasmissione di potenza. Il nucleo in ferrite aiuta a migliorare la stabilità del sistema
nelle apparecchiature di elettronica di potenza e di controllo industriale.

Questo cablaggio è comunemente utilizzato in moduli di alimentazione, elettronica industriale, sistemi di controllo
e applicazioni di cablaggio di alimentazione interna.

Sono supportati servizi di produzione di cablaggi OEM e ODM in base ai disegni o alle specifiche del cliente.
Costruzione del cablaggio di alimentazione:

Tipo di terminale

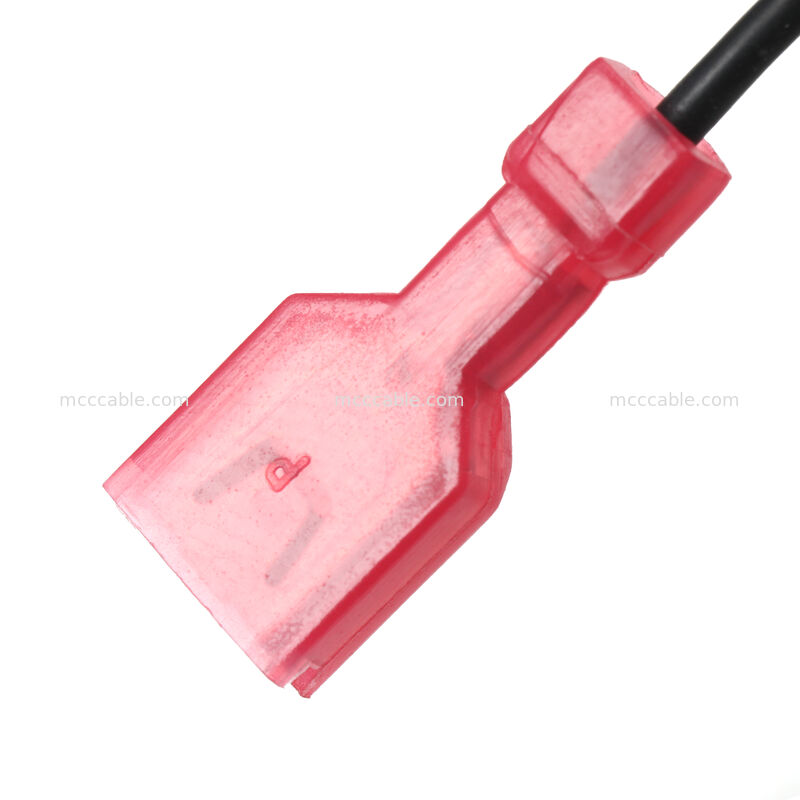

Terminali a lama femmina completamente isolati

• Dimensioni: 6,3 × 0,8 mm
• Cavo

Filo isolato UL3239

• Sezione del filo: 22 AWG
• Colori dei fili

Rosso

• Nero
• Bianco
• Protezione EMI

Nucleo toroidale a scatto rotondo

• Gestione dei cavi

Fascette in nylon utilizzate per fissare il nucleo in ferrite e il routing dei cavi

• Tutti i dettagli strutturali seguono i disegni ingegneristici approvati.

Dati elettrici del cablaggio di alimentazione:

Articolo

Questo cablaggio di alimentazione è adatto per connessioni di alimentazione interne in apparecchiature quali:

Moduli di elettronica di potenza

• Apparecchiature di controllo industriale
• Sistemi di automazione
• Circuiti di distribuzione dell'alimentazione
• Pannelli di controllo elettrici
• Il nucleo in ferrite aiuta a sopprimere le interferenze elettromagnetiche generate dal cablaggio di alimentazione.

Personalizzazione del cablaggio di alimentazione:

Questo cablaggio di alimentazione può essere personalizzato in base ai requisiti del progetto, tra cui:

Lunghezza del cavo

• Sezione del filo
• Configurazione del colore del filo
• Tipi di terminali
• Specifiche del nucleo in ferrite
• Struttura di routing o fascettatura dei cavi
• Sono supportati servizi di produzione di cablaggi OEM e ODM.

Sino-Media è un produttore specializzato di assemblaggi di cavi. Utilizziamo attrezzature

di automazione all'avanguardia, materie prime di alta qualità, un robusto sistema di garanzia della qualità
e un team tecnico qualificato per fornire componenti di cavi e cablaggi personalizzati di alta qualità
in piccole quantità. I nostri team di ingegneria, produzione e controllo qualità garantiscono l'eccellenza di questi
componenti unici. La nostra missione è migliorare continuamente la qualità dei prodotti, soddisfare le esigenze dei clienti
e mantenere l'esperienza nei materiali che utilizziamo e raccomandiamo. La nostra dedizione alla soddisfazione del cliente
guida la crescita continua dell'azienda.
