Assemblaggio del cavo protetto DF36 a 25 pin Soluzione OEM personalizzata

Assemblaggio cavo schermato DF36 a 25 pin A3E_TOF
– Soluzione OEM personalizzata



Assemblaggio cavo schermato DF36 a 25 pin A3E_TOF:

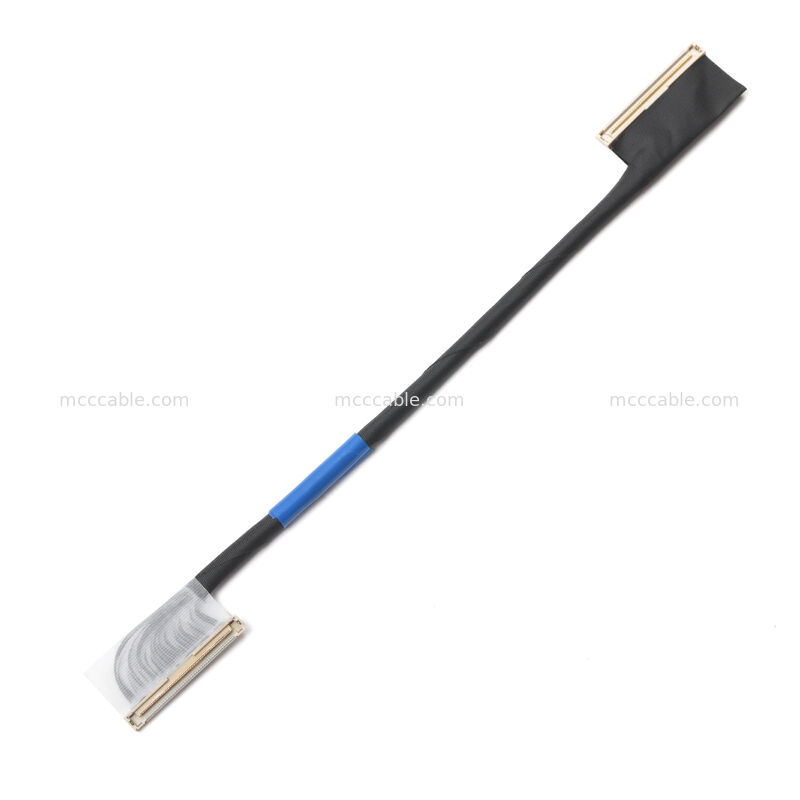

Assemblaggio cavo con connettore DF36 a 25 pin

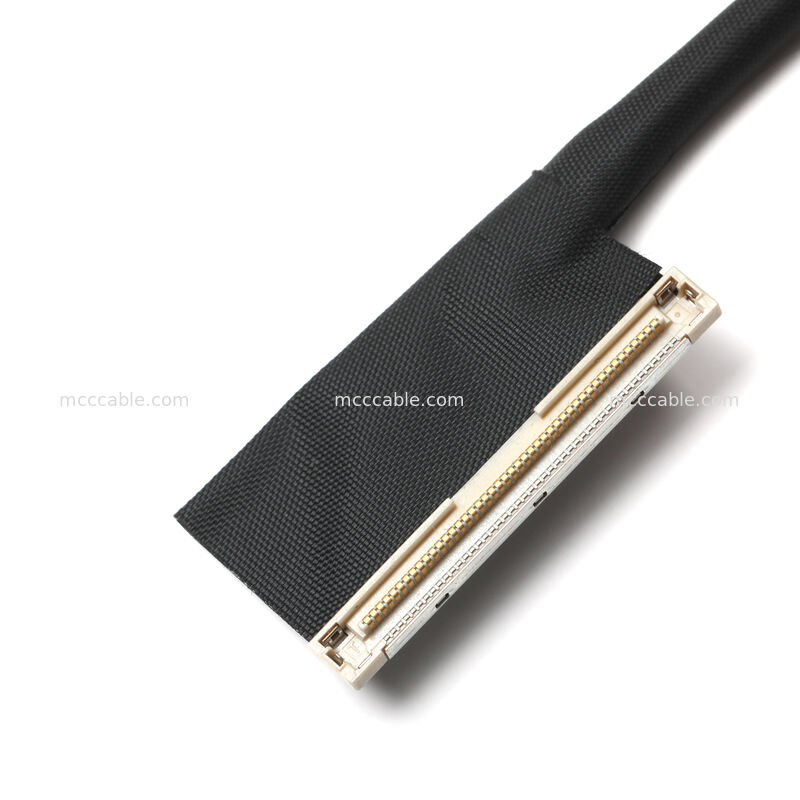

Dotato di connettori DF36-25P-0.4SD con guscio di schermatura in metallo, orientamento verso l'alto
per una connessione stabile da scheda a scheda.

Impedenza controllata e elevata integrità del segnale
Progettato con schermatura piatta e nastro conduttivo, impedenza caratteristica 50Ω ±10%, nessuna
discontinuità oltre ±8Ω (testato TDR).

Costruzione con filo ultra-sottile AWG44
Utilizza fili UL1911 AWG44, ottimizzati per assemblaggi elettronici compatti che richiedono
precisione e flessibilità.

Schermatura EMI migliorata e affidabilità

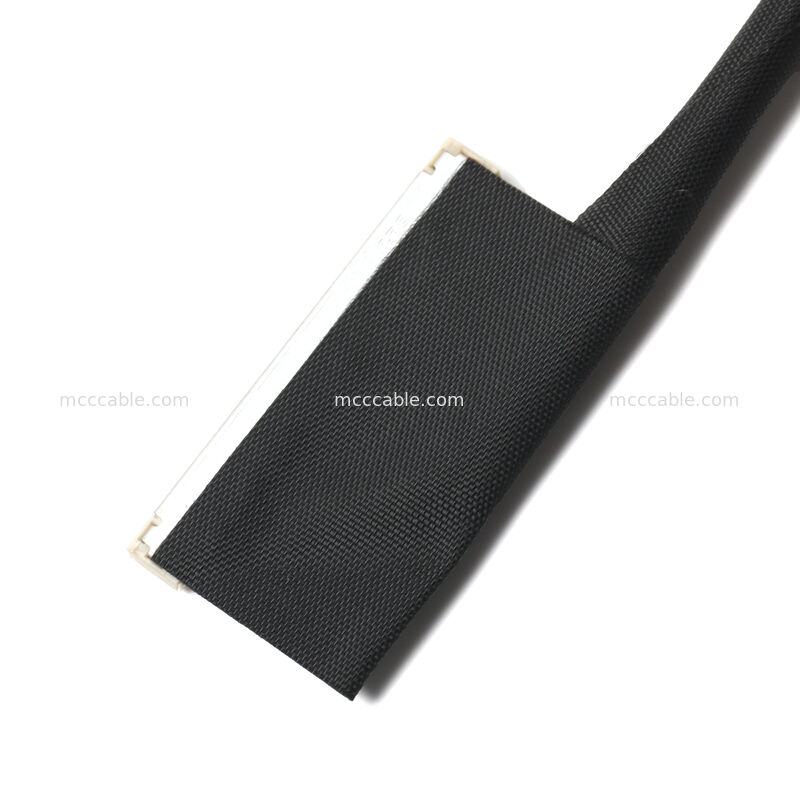

Nastro conduttivo, struttura a pieghe di schermatura e rinforzo con resina UV (≤1 mm) garantiscono
un'eccellente protezione EMI e durata meccanica.

Testato secondo IPC-WHMA-A-620D Classe 2
Completamente testato per continuità, resistenza di isolamento (≥50 MΩ @100V) e rigidità dielettrica
(AC120V / 1s).

Descrizione del prodotto Assemblaggio cavo schermato DF36 a 25 pin A3E_TOF:

Questo assemblaggio cavo schermato a 25 pin A3E_TOF è progettato per applicazioni elettroniche ad alta densità che richiedono
trasmissione del segnale stabile e design compatto.

L'assemblaggio presenta connettori Hirose serie DF36 con passo da 0,4 mm con schermatura metallica integrata,
combinati con fili ultra-sottili AWG44 e costruzione a schermatura piatta. Il nastro conduttivo e lo spessore di schermatura controllato migliorano le prestazioni EMI mantenendo la flessibilità.
Ogni cavo è prodotto in conformità con gli standard IPC-WHMA-A-620D Classe 2 e

viene sottoposto a test elettrici completi, tra cui resistenza di isolamento, rigidità dielettrica, continuità,
e verifica dell'impedenza.
Ideale per sensori TOF, moduli embedded e applicazioni di interconnessione PCB compatte.
Specifiche dell'assemblaggio cavo schermato DF36 a 25 pin A3E_TOF:

Articolo

Moduli sensore Time-of-Flight (TOF)

Sistemi di rilevamento e telecamere integrate

Interconnessioni PCB compatte

Assemblaggi di elettronica industriale e di consumo

Sino-Media è un produttore specializzato di assemblaggi di cavi. Utilizziamo apparecchiature di automazione all'avanguardia,

materie prime di alta qualità, un solido sistema di garanzia della qualità,
e un team tecnico qualificato per fornire cavi e cablaggi personalizzati di alta qualità
componenti in piccole quantità. I nostri team di ingegneria, produzione e controllo qualità
garantiscono l'eccellenza di questi componenti unici. La nostra missione è migliorare
continuamente la qualità dei prodotti, soddisfare le esigenze dei clienti e mantenere la competenza nel
materiali che utilizziamo e raccomandiamo. La nostra dedizione alla soddisfazione del cliente guida
la crescita continua dell'azienda.
Q1. È una fabbrica?

A: Sì, abbiamo più di 16 anni di esperienza nella progettazione e produzione!
Q2. C'è qualche certificazione?
A: Sì, ci sono IS09001, ISO14001, TS16949, ISO13485, UL CERTIFICATO.
Q3. Qual è la nostra specialità?
A: Possiamo progettare prodotti sull'applicazione.
Q4. Accettate ordini OEM/ODM?
A: Sì, accettiamo ordini OEM/ODM. Per gli ordini OEM, il MOQ è di 100 pezzi. Per gli ordini ODM, MOQ
1000 pezzi. La tassa per lo stampo verrà addebitata in base al design.

Q5. Quanto tempo ci vorrà per completare un ordine?
A: Per piccoli ordini e prodotti in stock, ci vorranno meno di 3 giorni per la preparazione e la consegna
ry, e i tempi di spedizione dipendono dalla scelta dei clienti, al massimo 7 giorni e al massimo 1 mese.

Per ordini di grandi dimensioni, poiché dobbiamo confermare tutto, inclusa la preparazione del materiale, la produzione, questo pro
cedura richiederà da 5 a 21 giorni lavorativi in base alla quantità dell'ordine, testando da 1 a 3 giorni lavorativi, a

e infine, imballaggio 1 giorno, quindi al massimo 7 giorni e al massimo 25 giorni senza spedizione.

Q6. In qualità di clienti a lungo termine, quale altro servizio possiamo ottenere?
1. Il nuovo prodotto verrà offerto con l'ordine, in modo da poter vedere se è un prodotto potenziale sul mercato a
e promuoverlo, e avrai il diritto di rivendere il prodotto nel tuo distretto.

2. Sconto sulla tariffa aggiuntiva, prezzo più economico sull'acquisto di prodotti in quantità minori.
3. Possiamo offrire assistenza sulle immagini promozionali e creare immagini con il logo dei clienti
Q7. Quanto dura la garanzia per il cavo e, in caso di difetti o guasti, come proteggere i tuoi vantaggi?
A: Tutti i nostri cavi sono venduti con una garanzia di 12-36 mesi e, per ordini di grandi quantità, offriremo lo 0,3%
a 0,5% di backup per i difettosi inviati con l'ordine, quindi se ordini 1000 pezzi, ciò significa che puoi ottenere 100

3 pezzi con backup. Se ottieni più di 5 pezzi difettosi e meno dello 0,1%, contatta le vendite e

offri immagini e risolveremo il tuo problema sostituendo con un nuovo ordine o un rimborso.

Q8. Accettate ordini di campioni gratuiti?
A: Sì, l'ordine di campioni è supportato, alcuni campioni possono essere offerti gratuitamente esclusi i costi di spedizione.
