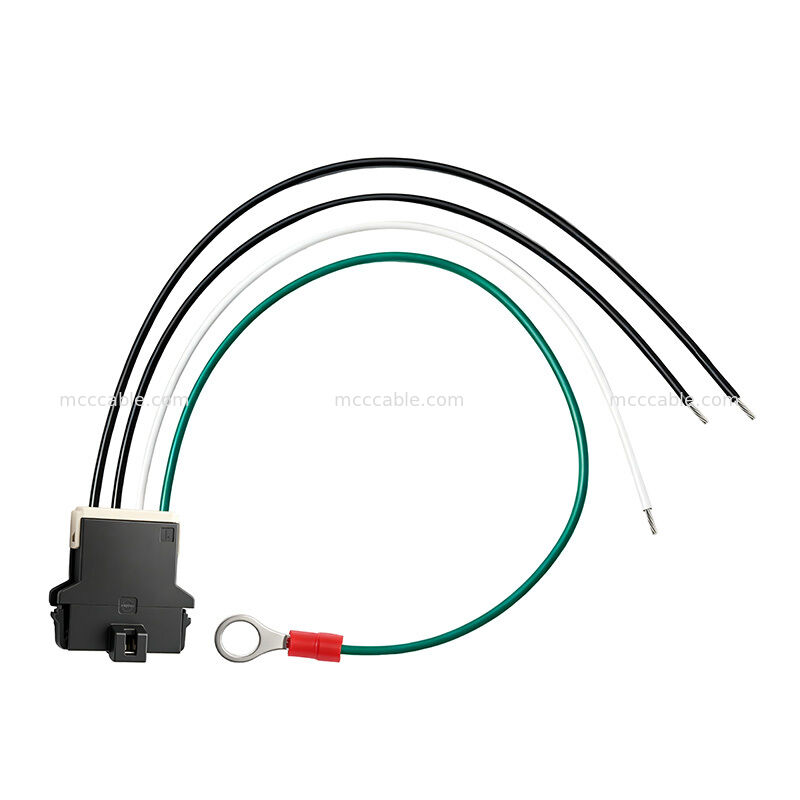

213814-1104 Assemblaggio di cavi elettrici ad alta temperatura a 4 circuiti UL1180 16AWG

L'assemblaggio del cavo di alimentazione ad alta temperatura a 4 circuiti 213814-1104 è un cavo personalizzato

un'assemblaggio progettato con filo UL1180 PTFE 16AWG, un connettore a quattro circuiti montato su un pannello,

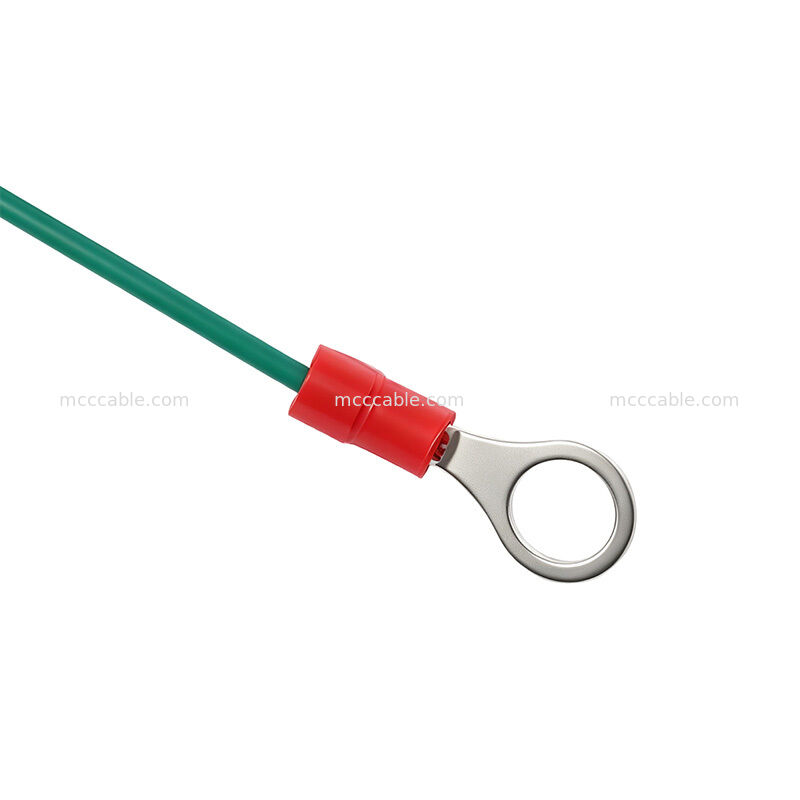

terminali di crimp e un collegamento terminale ad anello.

Il cavo utilizza un isolamento PTFE ad alta temperatura con una tensione nominale di 300 V e un

gamma di temperatura compresa tra -60°C e +260°C. L'insieme è adatto alla connessione elettrica

e applicazioni di cavi di alimentazione che richiedono prestazioni del filo ad alta temperatura, affidabili

connessioni e lunghezze di cavo personalizzate.

213814-1104 Struttura dell'assemblaggio del cavo di alimentazione a 4 circuiti

L'insieme di cavi 213814-1104 è costituito da quattro fili UL1180 PTFE 16AWG in nero,

di colore verde e bianco, con un connettore a 4 circuiti e il relativo terminale

componenti.

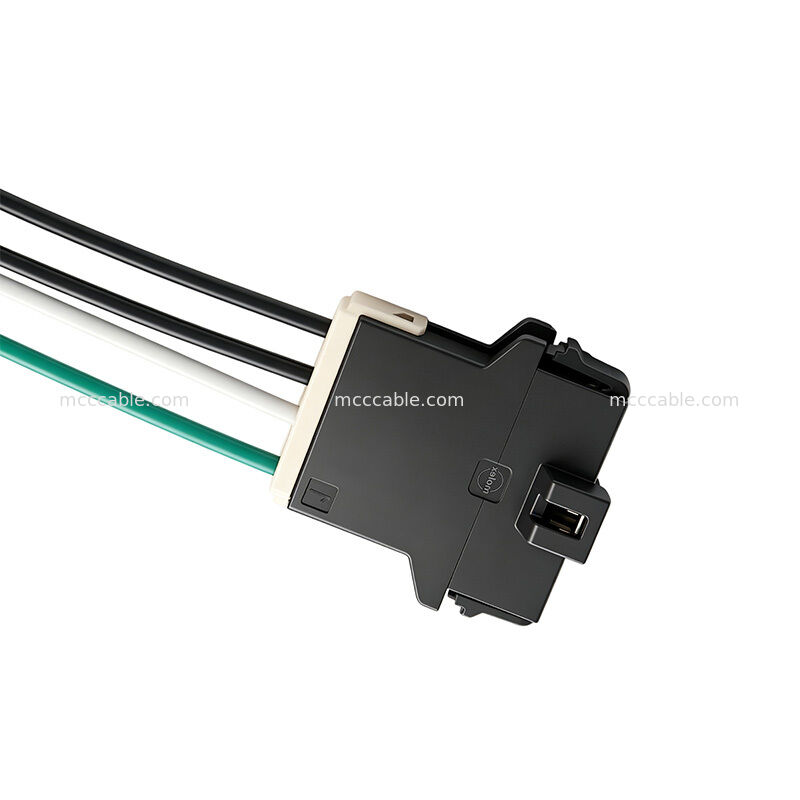

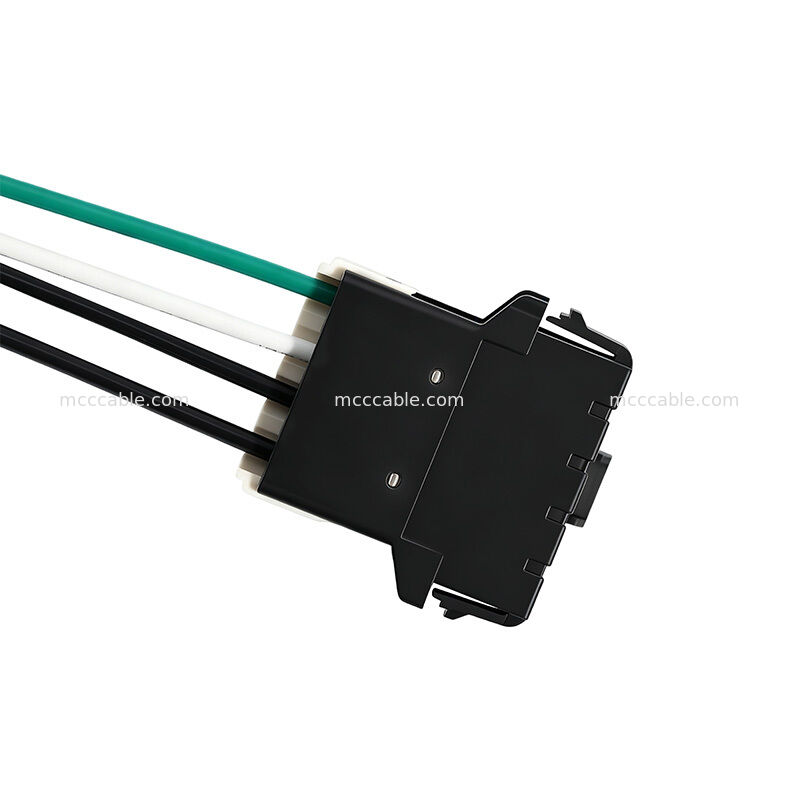

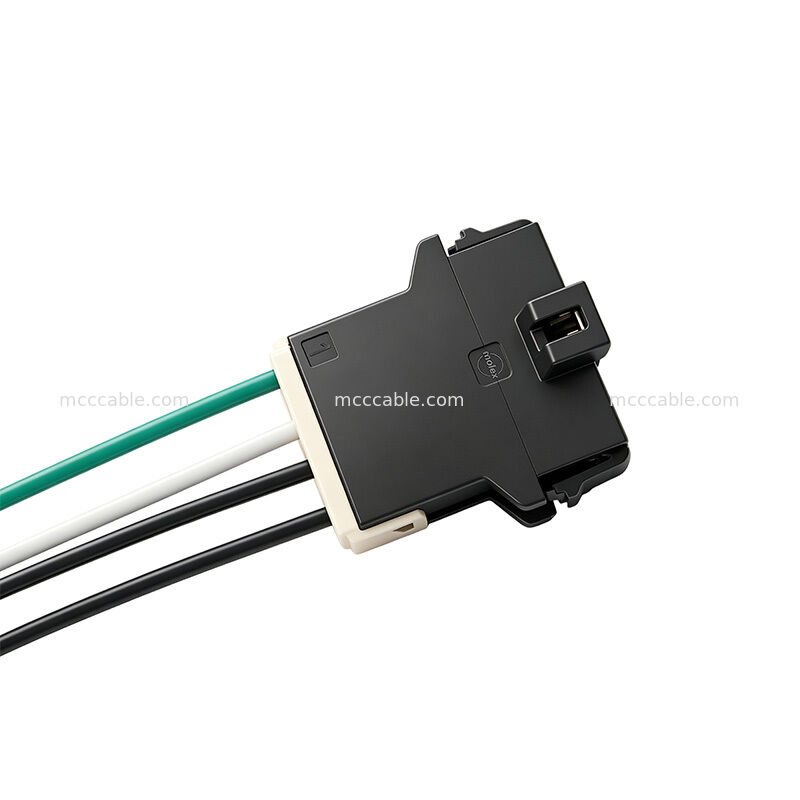

Il connettore utilizza una configurazione a 4,7 mm di passo.

un componente TPA a 4 circuiti e un terminale ad anello in scatola per la struttura di connessione specificata.

213814-1104 UL1180 PTFE 16AWG Specificativi del cavo

213814-1104 Assemblaggio di cavi per il connettore a passo da 5,7 mm

L'assemblaggio del cavo 213814-1104 utilizza una configurazione di 4 circuiti con un pannello di montaggio a presa di 5,7 mm

La configurazione del connettore a 4 circuiti è specificata per la serie 213814, mentre la

associatii componenti terminali e TPA sono progettati per il sistema di connessione corrispondente.

Il componente TPA a 4 circuiti è specificato come 105415-0004 e il terminale è specificato per

filo 14/16AWG.

213814-1104 Caratteristiche dei cavi PTFE ad alta temperatura

L'insieme di cavi 213814-1104 combina un filo isolato ad alta temperatura in PTFE con un

struttura di connettori multi-circuito per applicazioni di connessione elettrica impegnative.

Tra le caratteristiche principali figurano:

• 16AWG UL1180 filo PTFE
• Voltaggio nominale di 300 V
• Intervallo di temperatura nominale da -60°C a +260°C
• Conducibile a strati di rame nichellato
• Performance della prova di fiamma VW-1
• 2Prova di scintilla a corrente alternata di 0,0 KV
• 5Configurazione del connettore a passo di.7 mm
• Cavi a 4 circuiti
• Lunghezza del cavo personalizzata e configurazione dell'assemblaggio
• RoHS 3.0 conforme

213814-1104 Provate elettriche per l'assemblaggio di cavi su misura

Ogni gruppo di cavi 213814-1104 è specificato per una prova al 100% aperta, corta e intermittente.

Il disciplinare dell'assemblaggio definisce inoltre una resistenza massima del conduttore di 3Ω e una resistenza minima di

Le prove elettriche utilizzate per verificare la connessione

le prestazioni di continuità e di isolamento durante la produzione dell'assemblaggio del cavo.

213814-1104 Applicazioni personalizzate per cavi ad alta temperatura

L'assemblaggio del cavo personalizzato 213814-1104 può essere utilizzato per il collegamento elettrico e il cavo di alimentazione

applicazioni in cui l'isolamento del filo ad alta temperatura, la connettività multi-circuito e il terminale affidabile

sono richieste connessioni.

I requisiti tipici per l'applicazione possono includere:

• Cavi elettrici ad alta temperatura
• Connessioni di alimentazione delle apparecchiature
• Cablaggio delle apparecchiature interne
• Connessioni di controllo e alimentazione personalizzate
• Dispositivi elettrici a circuiti multipli
• Apparecchiature che richiedono cablaggi isolati in PTFE

L'applicazione finale deve essere selezionata in base alle esigenze elettriche, meccaniche,

requisiti di temperatura e di installazione.

213814-1104 Fabbricazione di apparecchi per il montaggio di cavi su misura

Come gruppo di cavi su misura, la configurazione 213814-1104 può essere fabbricata in base

al tipo di filo specificato, al numero di circuiti, alla configurazione dei connettori, alla struttura del terminale e alla lunghezza del cavo.

Le specifiche fornite comprendono lunghezze multiple di taglio del filo per i singoli circuiti,

consentire la configurazione dell'insieme di cavi per la geometria di installazione richiesta.

Il nostro servizio di assemblaggio di cavi personalizzati può supportare lo sviluppo di prototipi, cavi personalizzati

lunghezze, terminazione dei connettori e produzione secondo le specifiche del cliente.
