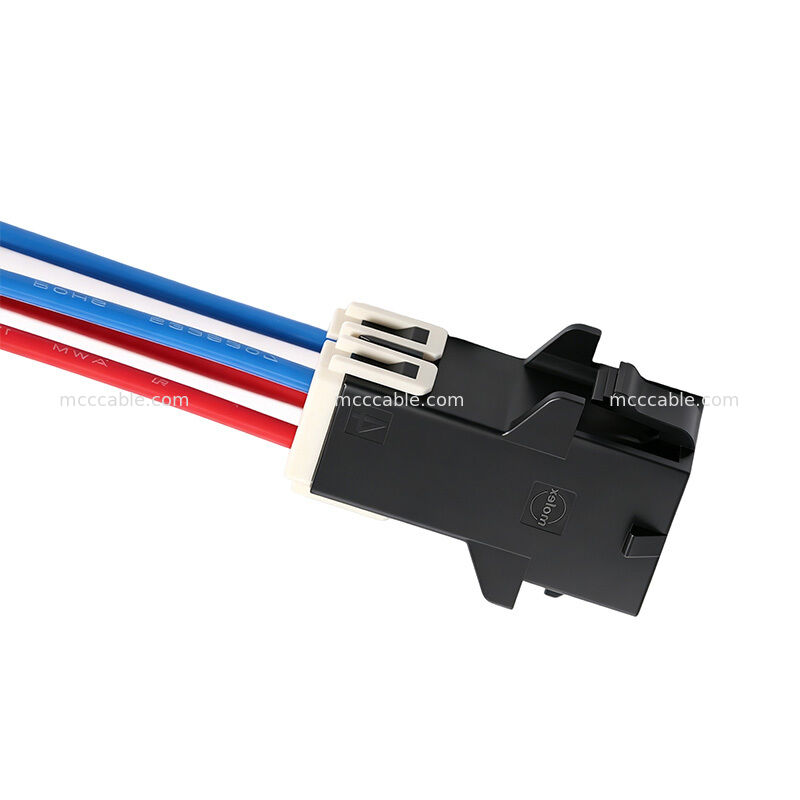

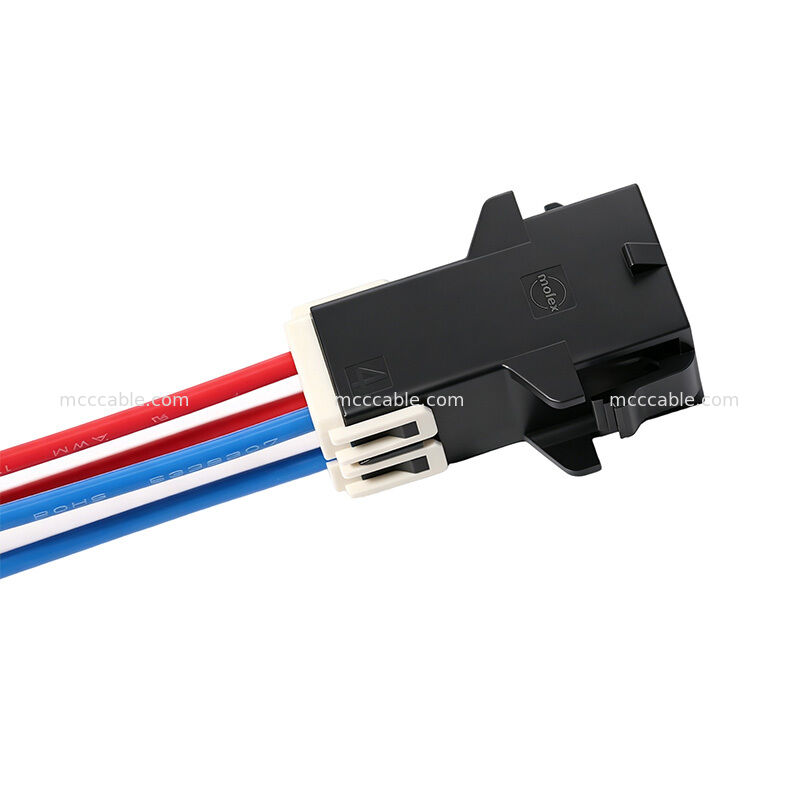

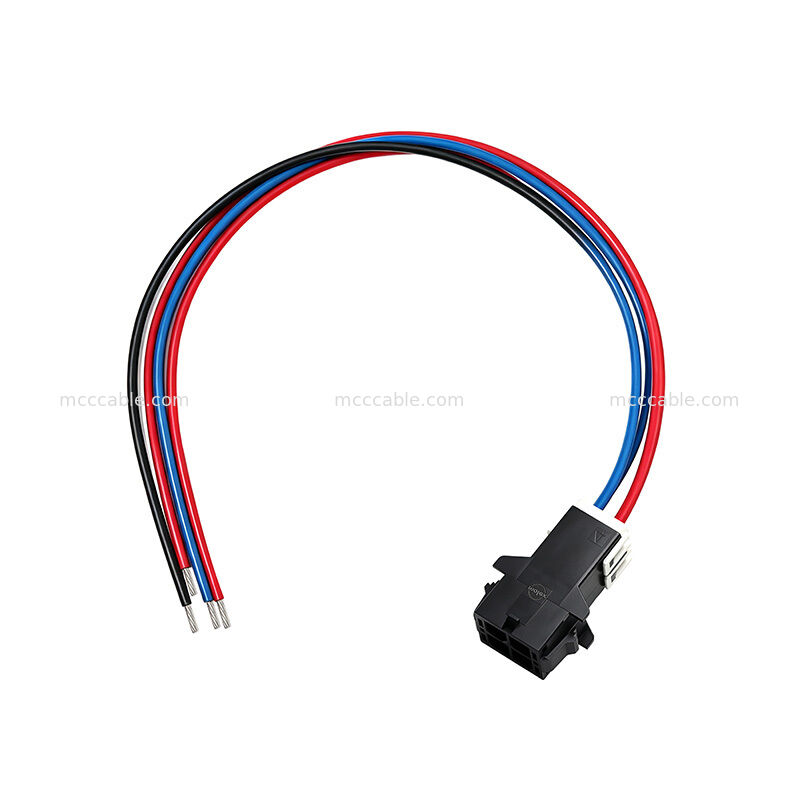

105411-1104 Assemblaggio cavo di alimentazione personalizzato a 4 circuiti

L'assemblaggio cavo di alimentazione a 4 circuiti 105411-1104 è un assemblaggio cavo elettrico personalizzato progettato

con filo isolato in PTFE UL1180 da 16 AWG e una configurazione di connettore compatto a 4 circuiti per montaggio a pannello.

Il cavo utilizza filo UL1180 in PTFE con una classificazione di 300 V e 200°C, rendendolo adatto per applicazioni di connessione elettrica ad alta temperatura.

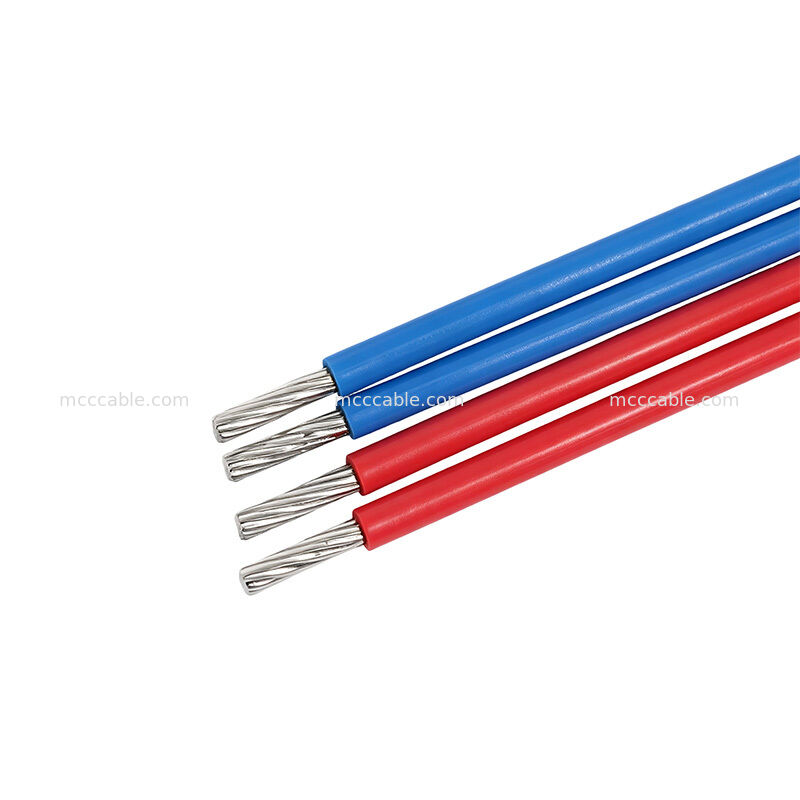

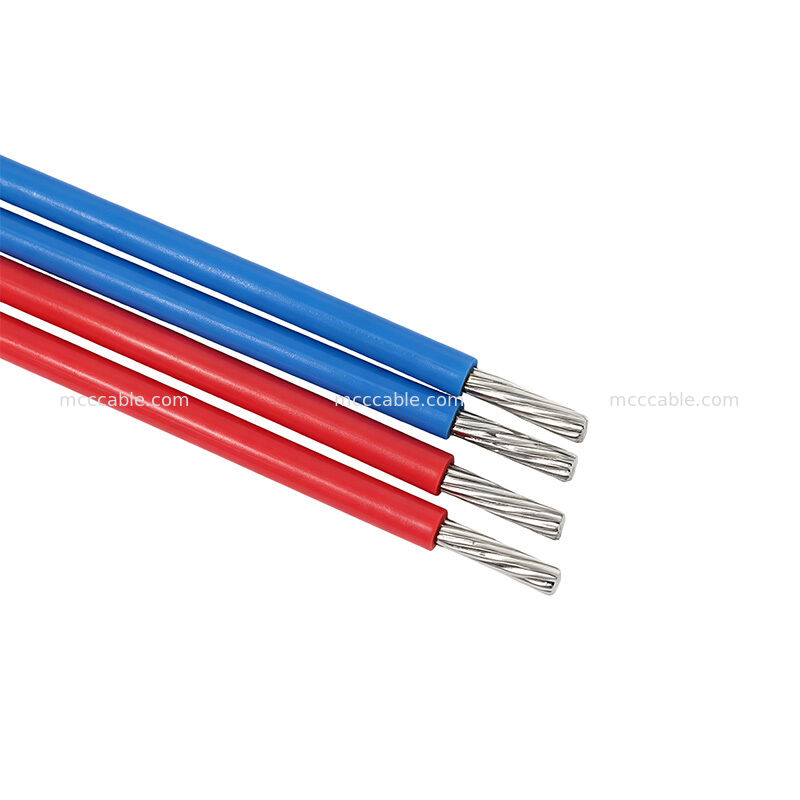

La configurazione del cavo specificata utilizza fili rossi e blu con una lunghezza di taglio di 268 ± 2 mm.

L'assemblaggio è progettato per una connessione elettrica affidabile ed è soggetto a test al 100% di circuito aperto, corto circuito e intermittente. Il prodotto è inoltre specificato come conforme a RoHS3.0.

Struttura dell'assemblaggio cavo di alimentazione a 4 circuiti 105411-1104

L'assemblaggio cavo 105411-1104 utilizza una configurazione a 4 circuiti con filo isolato in PTFE UL1180 e connessioni terminali.

La struttura principale del cavo include:

4 circuiti elettrici

Filo in PTFE UL1180 da 16 AWG

Tensione nominale 300 V

• Temperatura nominale 200°C
• Colori dei fili rosso e blu
• Test al 100% di corto circuito
• Connessione terminale stagnata
• Il terminale specificato è progettato per fili da 14/16 AWG, mentre la specifica del cavo utilizza conduttori da 16 AWG.
• Specifiche del cavo di alimentazione in PTFE UL1180 105411-1104
• Specifiche

Dettagli

Tipo di prodotto

Assemblaggio cavo di alimentazione personalizzato

L'assemblaggio cavo 105411-1104 utilizza filo isolato in PTFE UL1180 con un intervallo di temperatura nominale da -60°C a +260°C per la specifica del materiale del filo, mentre la classificazione UL applicabile è specificata come 200°C e 300 V.

La specifica del filo include anche:

Isolamento in PTFE

Conduttore a trefoli da 16 AWG

Conduttore in rame nichelato

Classificazione di infiammabilità VW-1

Tensione nominale 300 V

Prestazioni ad alta temperatura

Specifiche di test di piegatura a freddo e shock termico

La specifica del filo elenca una costruzione del conduttore di 19/0.30 e un diametro esterno nominale di 2,18 ± 0,10 mm.

• Test elettrici dell'assemblaggio cavo di alimentazione 105411-1104
• L'assemblaggio cavo di alimentazione 105411-1104 è specificato per test elettrici al 100% durante la produzione.
• I requisiti di test includono:
• Test al 100% di circuito aperto
• Test al 100% di corto circuito
• Test al 100% intermittente
• Resistenza del conduttore: 3Ω Max.

Resistenza di isolamento: 10MΩ / 200V DC / 10ms minimo

Questi requisiti sono specificati come parte dei requisiti di qualità dell'assemblaggio cavo.

Applicazioni dell'assemblaggio cavo di alimentazione personalizzato 105411-1104

L'assemblaggio cavo di alimentazione a 4 circuiti 105411-1104 è adatto per applicazioni di connessione elettrica che richiedono circuiti di alimentazione multipli, isolamento ad alta temperatura e una configurazione di connettore compatta.

Le potenziali aree di applicazione includono:

• Apparecchiature industriali
• Sistemi di controllo elettrico
• Moduli di connessione di alimentazione
• Apparecchiature ad alta temperatura
• Cablaggio interno delle apparecchiature

Assemblaggi cavi OEM personalizzati

La combinazione di filo in PTFE da 16 AWG, classificazione 300 V e isolamento ad alta temperatura rende questa configurazione adatta per applicazioni in cui la resistenza termica e la connessione elettrica affidabile sono importanti.

Produzione di assemblaggi cavi personalizzati 105411-1104

L'assemblaggio cavo 105411-1104 può essere prodotto come soluzione cavo personalizzata in base alla lunghezza del cavo richiesta, al colore del cavo, alla configurazione del terminale e ai requisiti di assemblaggio.

La configurazione standard specifica una lunghezza di taglio di 268 ± 2 mm, con identificazione dei fili rosso e blu per l'assemblaggio a quattro circuiti.
