Assemblaggio cavo TWN4 USB 2.0 personalizzato 1m 28AWG schermato ad alta velocità

Assemblaggio cavo USB 2.0 TWN4

L'assemblaggio cavo USB 2.0 TWN4 è un assemblaggio cavo personalizzato da 1 metro con un connettore USB

Type-A maschio su un'estremità e un connettore per cavi a 8 posizioni sull'altra estremità.

Il cavo utilizza una costruzione intrecciata e schermata con filo UL2725 ed è progettato

secondo i requisiti specificati di connessione e pinout USB 2.0.

Specifiche dell'assemblaggio cavo USB 2.0 TWN4

Assemblaggio cavo USB TWN4 da 1 m

L'assemblaggio cavo TWN4 ha una lunghezza complessiva specificata di 1000 ± 10 mm. Il disegno

mostra anche una dimensione di 100 ± 10 mm per la sezione del cavo specificata e una dimensione di 30 ± 5 mm

all'estremità del connettore.

Il cavo utilizza una costruzione intrecciata e include schermatura e filo di terra secondo la

struttura del cavo specificata.

Connettore cavo USB 2.0 TWN4

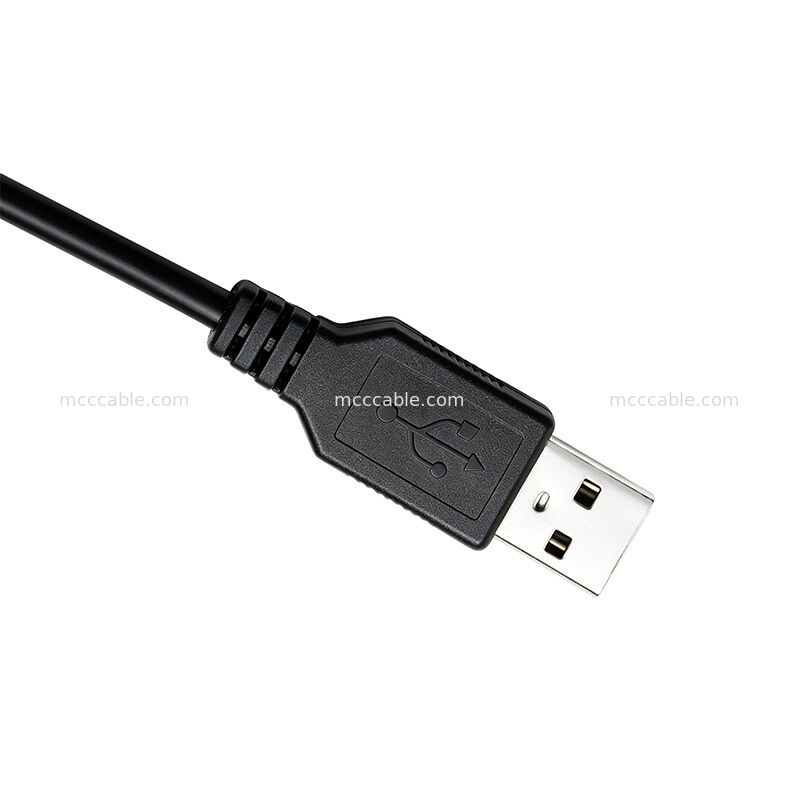

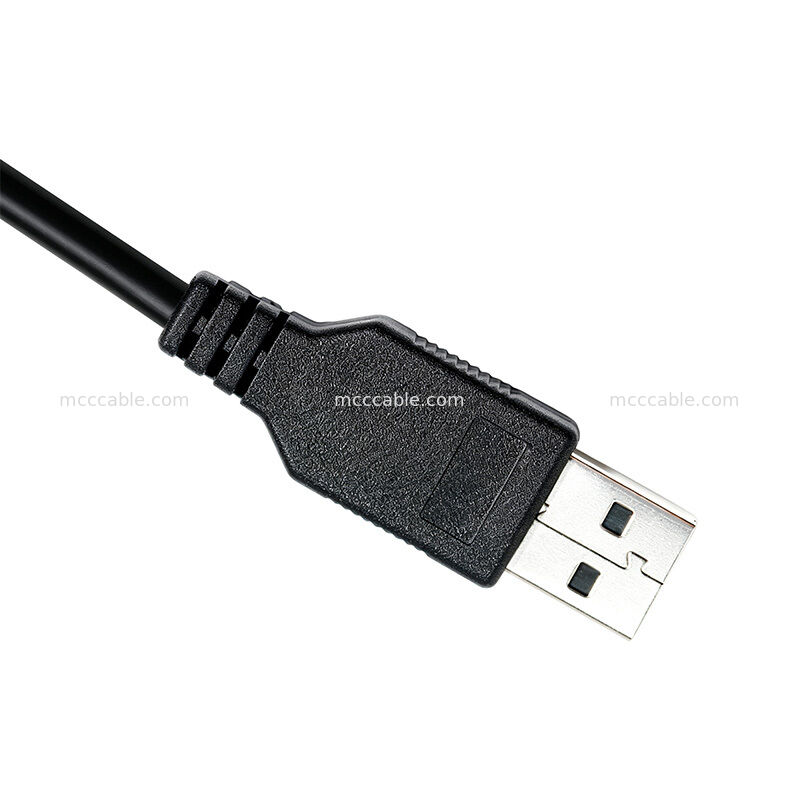

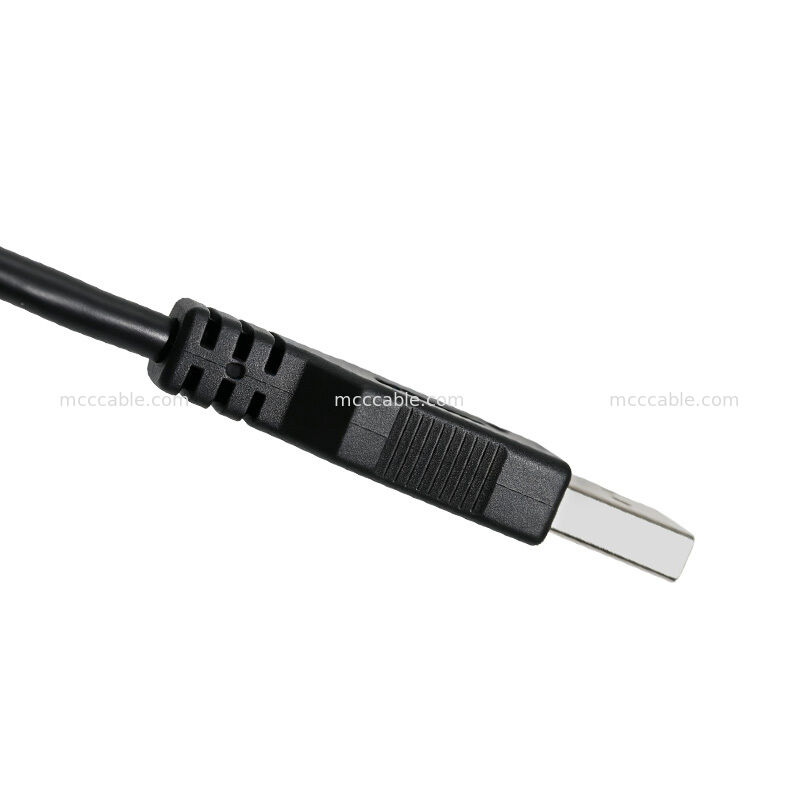

Il lato USB utilizza un connettore USB Type-A maschio. L'estremità opposta utilizza un connettore a 8 posizioni

con una configurazione dell'alloggiamento a 2 × 4 posizioni.

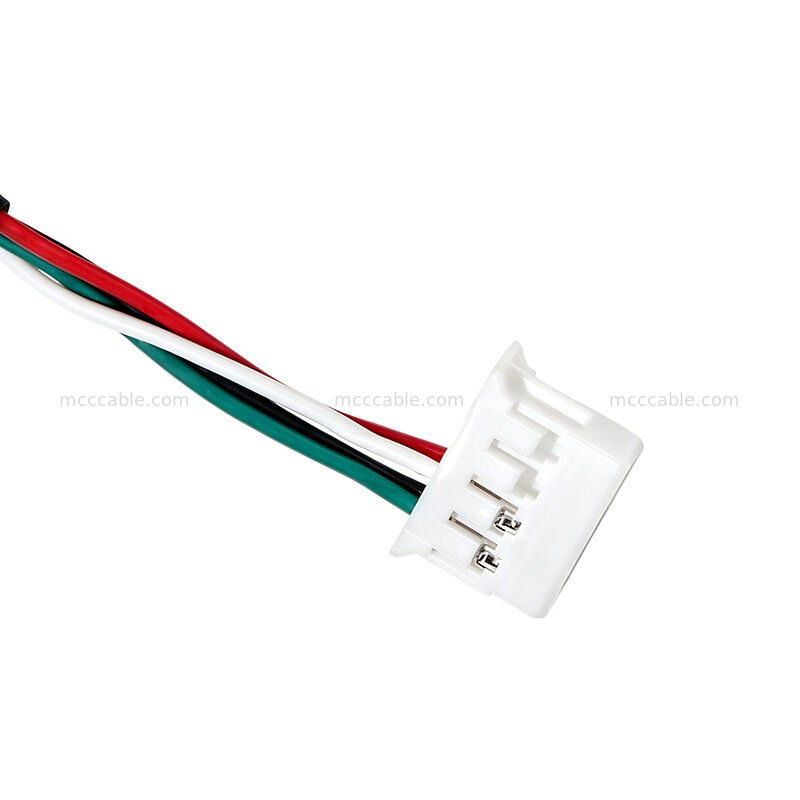

Il disegno specifica DF11-8DS-2C per il connettore a 8 posizioni e identifica la configurazione

dell'alloggiamento e del terminale corrispondente nelle specifiche del connettore.

Struttura cavo schermato TWN4 da 28 AWG

La struttura del cavo è specificata come:

UL2725 28AWG × 1P + 26AWG × 2C + AEB

Il disegno indica anche una costruzione intrecciata e una configurazione di schermatura + terra. Lo stampaggio esterno

è specificato come PVC nero 45P.

Questa struttura combina la coppia di segnale USB, i conduttori di alimentazione e i componenti di schermatura

all'interno dell'assemblaggio del cavo.

Assemblaggio cavo USB TWN4 personalizzato

L'assemblaggio cavo USB TWN4 è prodotto con la configurazione del connettore specificata,

la struttura del filo, lo stampaggio e la lunghezza del cavo.

L'assemblaggio include una sezione stampata in PVC nero e un tubo termoretraibile nero. Il disegno

specifica un'etichetta bianca di dimensioni 70 × 16 mm.

Test e conformità del cavo USB 2.0 TWN4

L'assemblaggio del cavo è specificato come conforme a RoHS.

Il disegno definisce anche i seguenti requisiti di test elettrici:

• Aperto/corto: test al 100%
• Hi-Pot: 200 V CA / 0,1 s
• Resistenza di isolamento: 200 V CC, IR ≥ 20 MΩ
• Resistenza di contatto: massimo 5 Ω

Applicazioni dell'assemblaggio cavo USB TWN4

L'assemblaggio cavo USB 2.0 TWN4 può essere utilizzato per applicazioni che richiedono una connessione USB da 1 metro

con un'interfaccia USB Type-A maschio e un connettore per cavi a 8 posizioni.

Le parole chiave tipiche delle applicazioni includono:

• Assemblaggio cavo USB 2.0
• Cavo USB personalizzato
• Assemblaggio cavo USB Type-A
• Cavo USB a 8 posizioni
• Cavo USB schermato
• Assemblaggio cavo TWN4
• Assemblaggio cavo elettronico personalizzato
