Luogo di origine:
Cina
Marca:
Customization
Certificazione:
UL ，ISO13485 , ISO9001.2005 , ISO14001
Numero di modello:
Gruppo cavi ibrido per servomotore a 8 pin M23

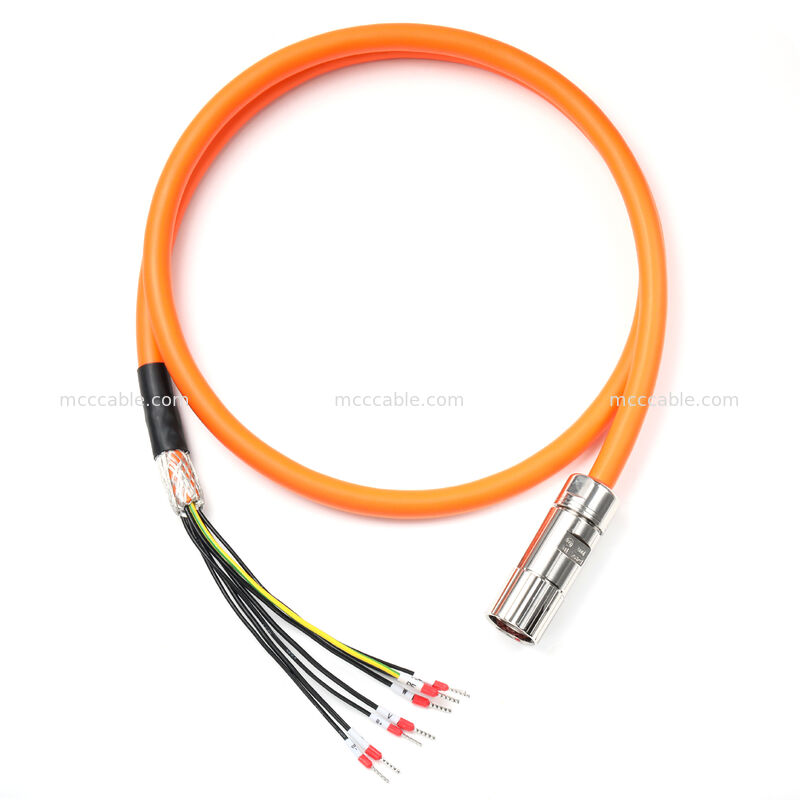

Assemblaggio di cavi ibridi a servomotore a 8 pin M23
Interconnessione industriale OEM su misura
M23 8 pin servomotore cablaggio ibrido:
Questo assemblaggio di cavi ibridi servomotore M23 a 8 pin è una soluzione OEM su misura progettata
per sistemi servomotori industriali che richiedono potenza, segnale, frenata e sistemi termici integrati
trasmissione di feedback in un unico cavo.

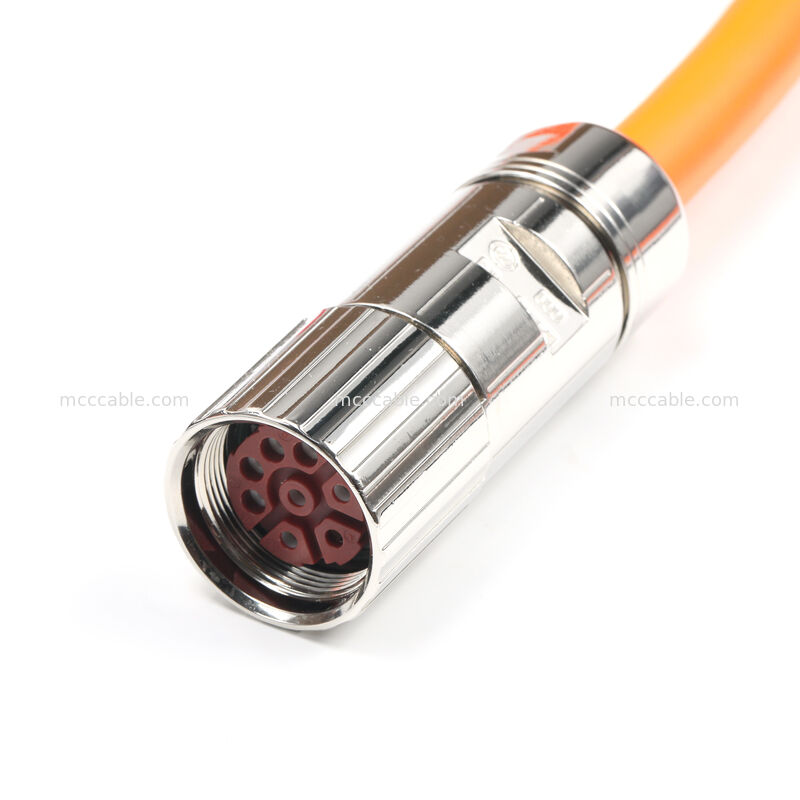

L'insieme è dotato di un connettore circolare a 8 pin M23 (femminile) con alloggiamento in metallo e

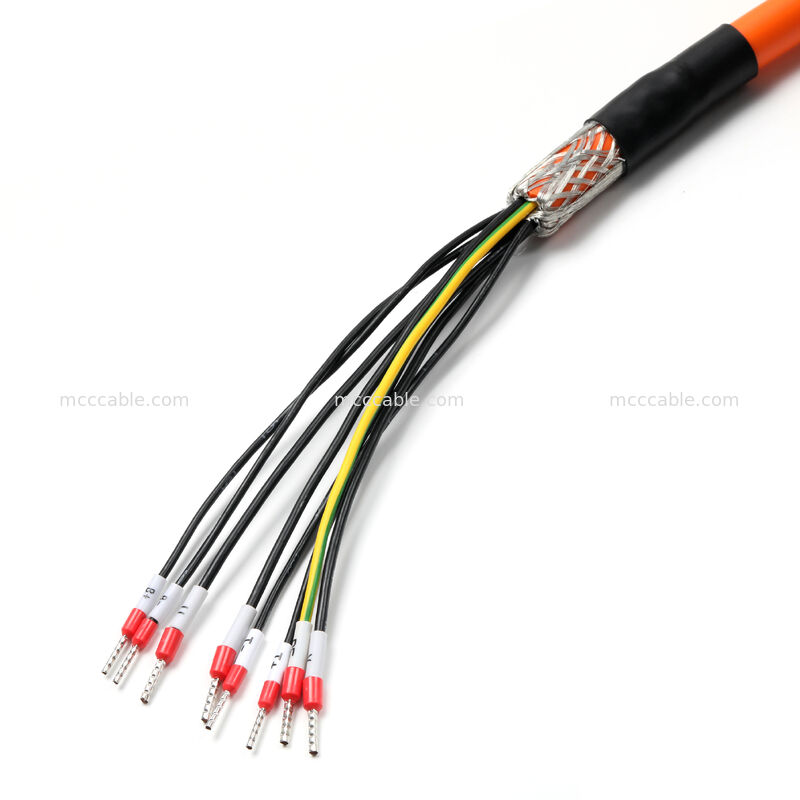

un accoppiamento a filettatura, combinato con un cavo servomotore multi-core blindato.

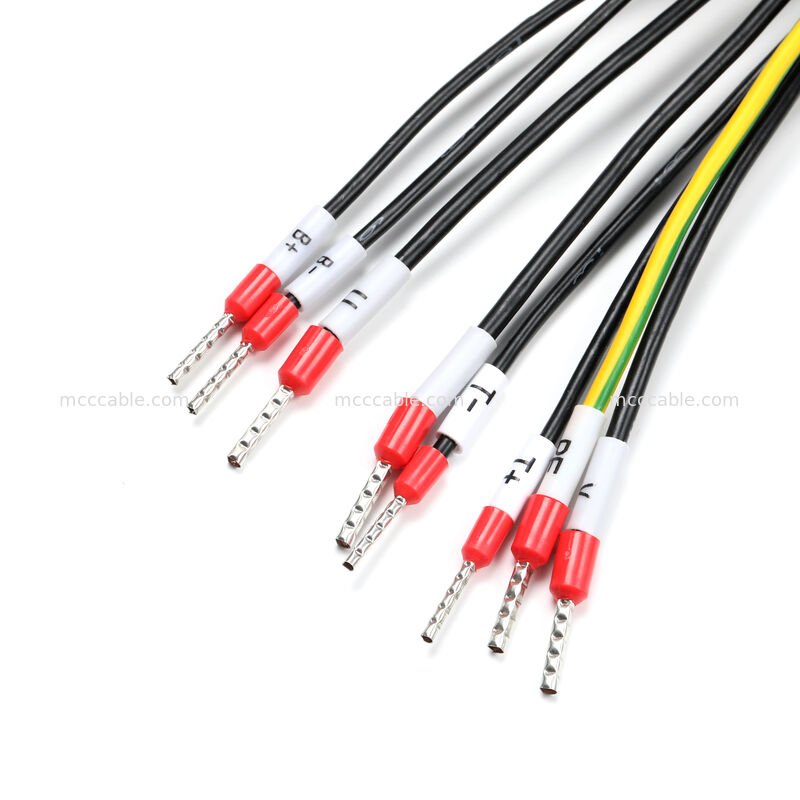

Sulla parte aperta, i singoli conduttori sono chiaramente identificati e terminati, consentendo
integrazione flessibile nei controller di azionamento o nei blocchi terminali.
Lunghezza del cavo, configurazione del conduttore, e lo stile di terminazione sono completamente personalizzabili basati
sulle specifiche del motore del cliente e sui requisiti del sistema.
Assemblaggio di cavi ibridi a servomotore a 8 pin M23
Interfaccia per connettori circolari a 8 pin M23
Accoppiamento a filettatura sicura per ambienti industriali a vibrazione
Progettazione di energia e segnale ibridi
Supporta fasi motore, freno, sensore termico e terra protettiva
Diametro non superiore a 50 mm
Riduce l'EMI e garantisce un funzionamento del motore stabile
Costruzione di cavi servo industriali
Giacca esterna arancione per l'identificazione chiara del cavo motore
Conduttori individuali etichettati
Semplifica l'installazione, la manutenzione e la risoluzione dei problemi
Fabbricazione OEM su misura
Costruito rigorosamente secondo il disegno e la definizione dell'interfaccia motore
Assemblaggio di cavi ibridi a servomotore a 8 pin M23 Applicazioni tipiche:
Servomotori industriali
Sistemi di automazione e di controllo del movimento
Apparecchiature CNC e robot
Macchine per l'imballaggio e la produzione
Motori e gruppi di trasmissione OEM
Assemblaggio di cavi ibridi a servomotore a 8 pin M23 ¢ Specificazioni tecniche:
| Parametro | Descrizione |
|---|---|
| Tipo di prodotto | Assemblaggio di cavi ibridi a servomotore |
| Tipo di connettore | M23 connettore circolare |
| Sesso del connettore | Femmina |
| Numero di pin | 8 |
| Alloggiamento dei connettori | Fabbricazione a partire da prodotti della voce 8528 |
| Struttura del cavo | Cavo servo blindato a più nuclei |
| Protezione | Protezione complessiva intrecciata |
| Terreno | Scudo collegato alla conchiglia del connettore |
| Colore della giacca esterna | Arancione |
| Terminazione (lato motore) | connettore M23 |
| Terminazione (da parte del controller) | Cavi aperti, etichettati |
| Lunghezza del cavo | Personalizzazione (per disegno) |
| Modalità di produzione | OEM / ODM su misura |
| Rispetto | RoHS conforme |
Assemblaggio di cavi ibridi M23 a motore servomotore a 8 pin ️ Assegnazione dei pin:
| M23 Pin | Definizione del segnale | Identificazione | Colore del filo |
|---|---|---|---|
| 1 | U | U | Nero |
| 4 | V. | V. | Nero |
| 3 | W | W | Nero |
| 2 | PE (terra protettiva) | PE | Giallo / Verde |
| A | Sensore termico + | T+ | Nero |
| B | Sensore termico | - Cosa? | Nero |
| C | Freno + | B+ | Nero |
| D | Freno | B- | Nero |
| Conchiglia | Scudo | Scudo | ️ |
Assemblaggio di cavi ibridi M23 a 8 pin servomotore Opzioni di personalizzazione
Lunghezza del cavo e materiale della giacca
Configurazioni alternative di codifica o di pin M23
Sezioni trasversali di conduttori diversi
Terminazione: cavo aperto, terminale o connettore
Opzioni di etichettatura, marcatura e imballaggio
Il supporto tecnico è disponibile dalla convalida dei campioni alla produzione in serie.
E' una fabbrica?
A: Sì, siamo una fabbrica con più di 16 anni di esperienza di progettazione e produzione.
Q2. Esiste una certificazione?
R: Sì, abbiamo le certificazioni ISO9001, ISO14001, TS16949, ISO13485 e UL.
D3. Qual è la vostra specialità?
R: Possiamo progettare prodotti in base ai requisiti dell'applicazione.
Accettate ordini OEM/ODM?
A: Sì, accettiamo ordini OEM e ODM. Per ordini OEM, il MOQ è di 100 pcs. Per ODM
Per gli ordini, il MOQ è di 1000 pezzi.
D. Quanto tempo ci vuole per completare un ordine?
R: Per piccoli ordini e prodotti in magazzino, la preparazione e la consegna richiedono meno di 3 giorni.
Il tempo di spedizione dipende dal metodo scelto.Il più veloce 7 giorni, il più lungo 1 mese.
Ordini, preparazione del materiale richiede 5~21 giorni lavorativi a seconda della quantità, test 1~3
Il tempo di consegna più veloce è di 7 giorni, e il più lungo è di 25 giorni,
escluso il trasporto marittimo.
Q6. Quali servizi aggiuntivi possono ottenere i clienti a lungo termine?
R:I nuovi prodotti saranno offerti insieme agli ordini, permettendo di testarne il potenziale di mercato
e venderli nel tuo distretto.Sconti sulle tariffe aggiuntive e prezzi più bassi per quantità minori
acquisti.Supporto con immagini promozionali, inclusa l'aggiunta del proprio logo.
Q7. Quanto dura la garanzia e come proteggete i clienti in caso di difetti?
R: Tutti i cavi sono dotati di una garanzia di 12 mesi.
Per esempio, un ordine di 1000 pezzi includerà 1003 pezzi.
più di 5 pezzi difettosi e il tasso di difetto è inferiore allo 0,1%, si prega di contattare il nostro team di vendita con le foto.
Sostituiremo la merce nel vostro prossimo ordine o rilasceremo un rimborso.
Accettate ordini di campioni gratuiti?
R: Sì, gli ordini di campione sono supportati.
costo non incluso).
