Luogo di origine:
Cina
Certificazione:
UL ，ISO13485 , ISO9001.2005 , ISO14001
Numero di modello:
DF36-25P-0.4SD

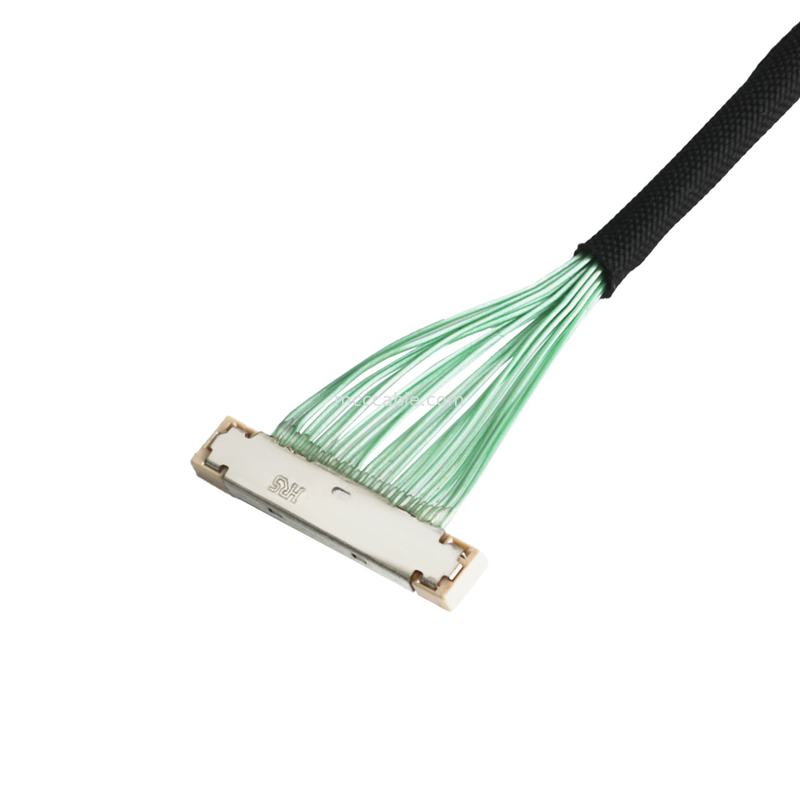

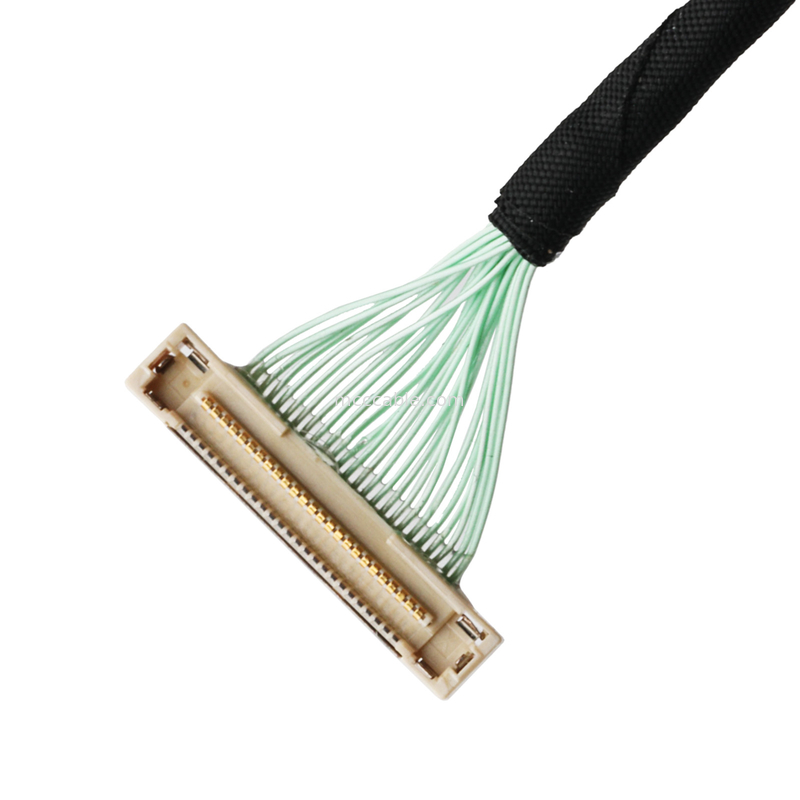

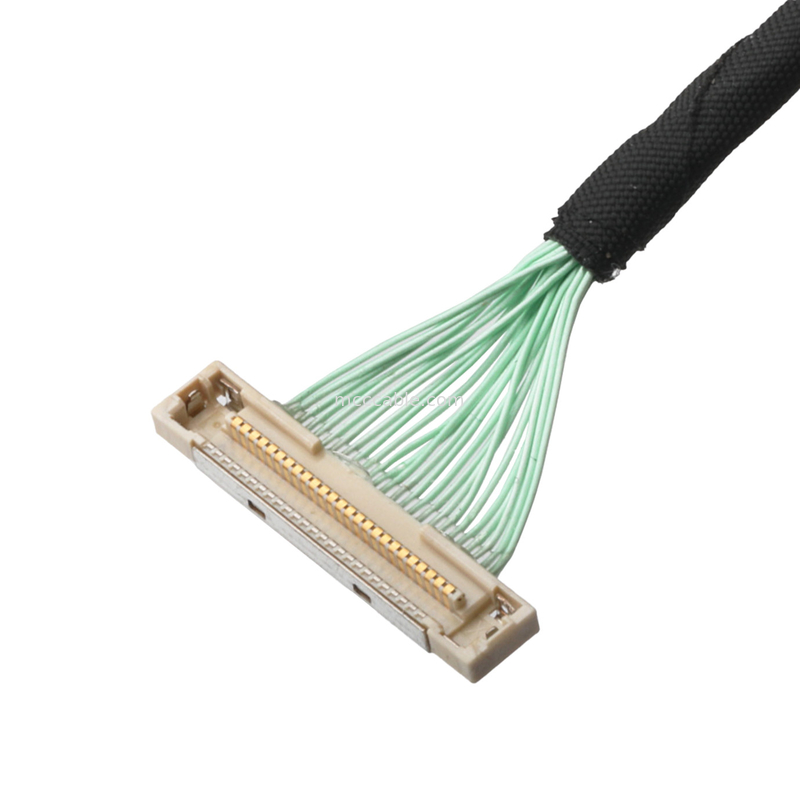

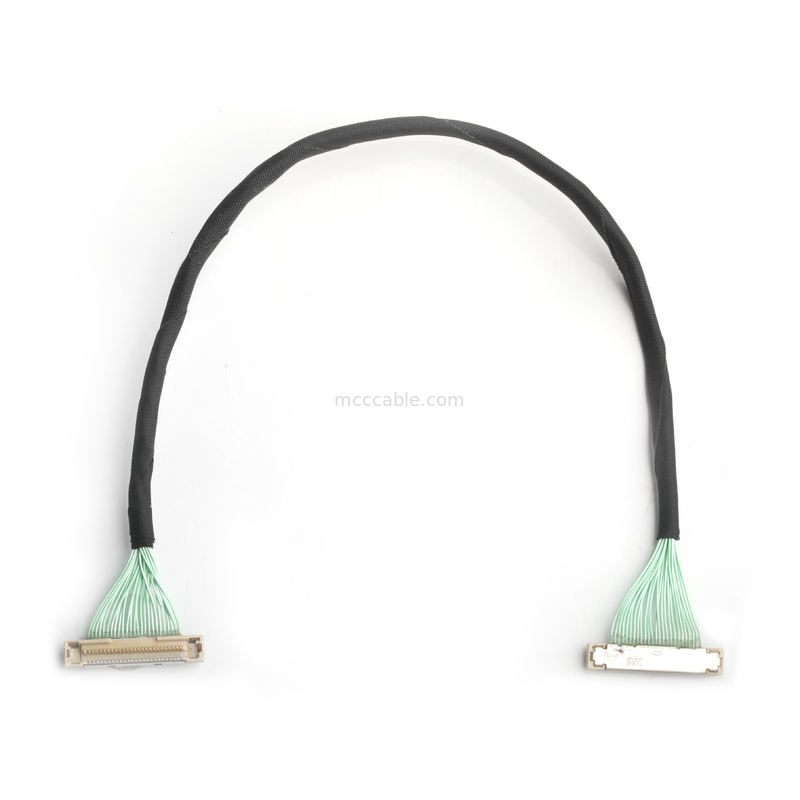

DF36-25P-0.4SD Micro cavo coassiale
scheda dati DF36 25pin 0,3SD:
| Articolo | Specificità | Condizioni |
|---|---|---|
| 1Resistenza all' isolamento | 50MΩ min | 100 V di corrente continua |
| 2- Resistente alla tensione. | Nessun flashover o guasto dell'isolamento | 100V AC / 1 minuto |
| 3Resistenza al contatto. | Segnale: 80mΩ massimo, terra: 80mΩ massimo | 100 mA (DC o 1.000 Hz) |
| 4- Vibrazioni. | Nessuna discontinuità elettrica di 1 us o più | Frequenza: da 10 a 55 Hz, singola ampiezza di 0,75 mm, 10 cicli in ciascuna delle 3 direzioni assiali |
| 5. Umidità | Resistenza di contatto (cambiamento rispetto al valore iniziale) 50mΩ max. Resistenza dell'isolamento: 25 M? min. Nessun danno, crepe o lussazioni di parti. |
96 ore a 40 ± 2°C, umidità del 90-95% |
| 6. Ciclo di temperatura | Resistenza al contatto (cambiamento rispetto al valore iniziale) 50 m max. Resistenza dell'isolamento: 25 M? min. Nessun danno, crepe o lussazioni di parti. |
Temperatura: -55°C → 5 a 35°C → 85°C → 5 a 35°C, Tempo: 30 min → 2 a 3 min → 30 min → 2 a 3 min, 5 cicli |
| 7. Durabilità | Variazione della resistenza di contatto: 50mΩ max | 30 cicli |
| 8. Resistenza al calore di saldatura | Nessun danno, crepe o lusso di parti | Riportamento: al profilo di temperatura raccomandato, saldatura manuale: 350°C per 3 secondi |
0.4 mm di passo degli spilli, altezza dell'assemblaggio di 1,5 mm, connettore coassiale da filo da tavola a filo fine
Cavo DF36 25 pin 0.3SDCableamento:
1. Altezza di montaggio piccola e impronta del pannello
2Scudo rinforzato e connessione a terra.
3- Chiusura affidabile.
4- prestazioni elettriche e meccaniche affidabili
5. Resistenza al distinamento
6Struttura di accoppiamento ad alta resistenza
7. senza piombo, senza alogene
Cavo LVDS,cavo LCD,cavo eDP,cavo LVDS,cavo LCD a nastro
Numero di parte del connettore DF36 comunemente utilizzato:
DF36C-15P-0.4SD DF36-20P-0.4SD DF36-25P-0.4SD DF36-30P-0.4SD
DF36-40P-0.4SD DF36-45P-0.4SD DF36-50P-0.4SD
Cavo DF36 25 pin 0.3SDCableamento:
Cavo coassiale micro :
DF36-25P-0.4SD Applicazione:
La fotocamera con 2 milioni di segnali 1080P MIPI, impedenza chiedere per 100±10Ω, ma filo discreto può
solo con 100±15Ω, e il passo del filo discreto è instabile durante il processo di produzione, si ha
Il cavo coassiale micro può soddisfare molto bene i requisiti di impedenza;
le telecamere che possono ruotare ad angolo elevato richiedono requisiti più elevati per la durata dei connettori interni,
Quindi attualmente la maggior parte di loro utilizza gruppi di cavi ffc, cavi coassiali micro DF36, KEL USL20-30S, ecc.
E' una fabbrica?
R: Sì, abbiamo più di 16 anni di esperienza di progettazione e produzione!
Q2. Esiste una certificazione?
R: Sì, ci sono IS09001, ISO14001, TS16949, ISO13485, UL CERIFICATO.
D3. Qual è la nostra specialità?
R: Possiamo progettare prodotti su richiesta.
Accettate ordini OEM/ODM?
A: Sì, accettiamo ordini OEM / ODM. Per ordini OEM, MOQ è 100pcs. Per ordini ODM, MOQ
1000pcs. La tassa di stampo verrà addebitata in base al design.
Q5. Quanto tempo ci vorrà per completare un ordine?
R: Per piccoli ordini e prodotti in magazzino, la preparazione e la consegna richiederanno meno di 3 giorni
Il tempo di consegna dipende dalla scelta del cliente, più veloce 7 giorni e più lungo 1 mese.
Per un grande ordine, come abbiamo bisogno di confermare tutte le cose includono la preparazione materiale, la produzione, questo pro
Il processo di certificazione richiede da 5 a 21 giorni lavorativi a seconda della quantità dell'ordine, il test da 1 a 3 giorni lavorativi, un
E infine, imballaggio 1 giorno, quindi più veloce 7 giorni e più lungo 25 giorni senza spedizione.
Come clienti a lungo termine, che altro servizio possiamo ottenere?
1Il nuovo prodotto verrà offerto con l'ordine, in modo da poter vedere se è un prodotto potenziale sul mercato.
e promuoverlo, e avrete il diritto di rivendere il prodotto nel vostro distretto.
2Sconto sulle spese aggiuntive, prezzo più basso per l'acquisto di prodotti in quantità minore.
3Possiamo offrire assistenza sulle immagini promozionali, e fare immagini con il logo dei clienti
Q7. Quanto tempo dura la garanzia del cavo e, se è difettoso o difettoso, come proteggere i tuoi benefici?
A: Tutti i nostri cavi sono venduti con 12-36 mesi di garanzia, e per il grande ordine di quantità, offriremo 0,3%
a 0,5% di riserva per difettoso inviato con l'ordine, quindi se si ordina 1000pcs, che significa che si può ottenere 100
Se si ottiene difettoso più di 5pcs, e meno dello 0,1%, si prega di contattare le vendite e
offrire immagini, e risolveremo il vostro problema in modo di sostituire con un nuovo ordine o rimborso.
Accetta l'ordine di campione gratuito?
A: Sì, l'ordine di campione è supportato, alcuni campioni possono essere offerti gratuitamente esclusi i costi di spedizione.
Come ci contatti?
Invia i dettagli della tua inchiesta nel seguente, clicca su "invia" ora! campione gratuito e il miglior prezzo sono in attesa
voi, se non potete trovare il prodotto nel nostro web, si può anche inviare una richiesta a noi, anche se non facciamo
E' il nostro obiettivo, trovare lo stesso prodotto in buona quantità e a buon prezzo.
Inviaci direttamente la tua richiesta.
